物件拍图（MK2D）

功能概览

组件以一个有效实体为单位完成拍图。它不是直接输出一堆无结构曲线，而是为每个视图封装视图平面、外围矩形、可见线和隐藏线，确保后续组件仍能辨认各视图的方向与占图范围。四个基础方向独立生成二维结果，随后统一定位到一个排版平面；第五个“左视图2”只用于后视区域的配套排版。

输入间距可以手动固定，也可以留空让组件依据模型包围尺寸计算。自动间距会给相邻视图留出基本空间，但不会分析后续标注文字的所有极端长度，正式排版仍应检查视图是否碰撞。

生成的五个视图

前、左、俯、后四个视图直接从模型生成；左视图2用于配合后视图排版，它将左视图绕自身中心旋转 180°，再移动到后视图的中心位置。

适用对象与场景

• 输入 Brep、曲面或拉伸体，快速获得零件的多视图二维线稿。
• 把拍图数据交给“分解拍图数据”，分别取得可见线、隐藏线、视图平面和外围范围。
• 需要自行搭建二维排版流程，而不使用包含剖面、标注和图框的完整拍图工作流。

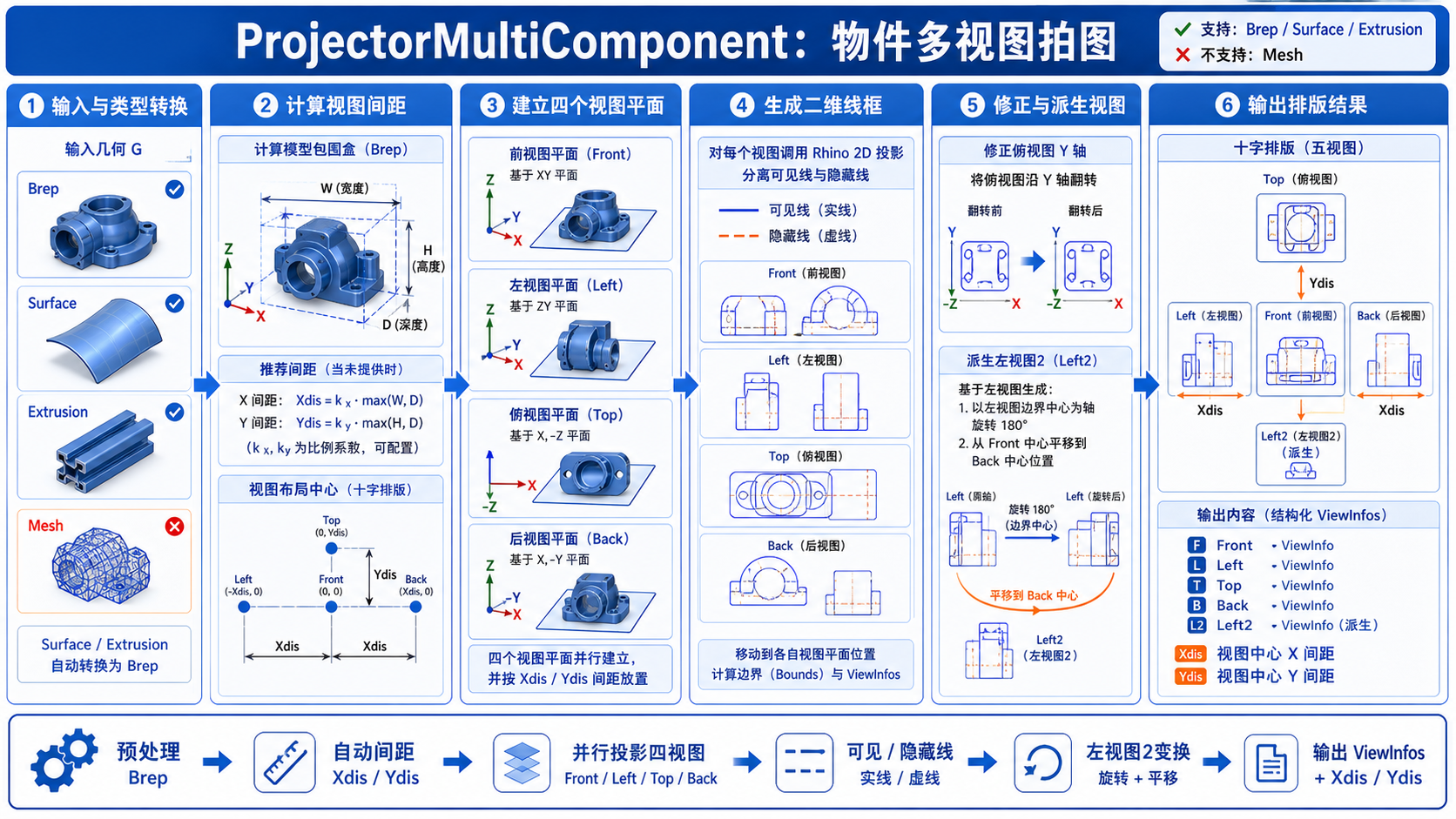

工作流程

1. 检查输入物件是否有效，并取得模型的三维外围尺寸。
2. 使用 X、Y 输入间距；未连接时根据模型宽、高、深自动计算推荐距离。
3. 建立前、左、俯、后四个正交拍图方向，并生成每个方向的可见线和隐藏线。
4. 把二维曲线放置到对应视图位置，计算每个视图的外围矩形与视图平面。
5. 修正俯视图的平面方向，并由左视图派生左视图2。
6. 输出五组视图数据，以及最终排版中实际得到的 X、Y 中心距离。

输入

输出

实际示例

输入一个宽 120、深 60、高 80 的型材连接件，并让 X、Y 间距保持未连接。组件先取得模型三向尺寸，生成前、左、俯、后四组二维线，再按自动距离排开：前视图作为主基准，左视图位于其横向一侧，俯视图位于纵向一侧，后视图进入对应位置，最后把左视图旋转 180° 后复制到后视图中心形成“左视图2”。将任一视图接到“分解拍图数据”后，可以分别取得该视图的可见线、隐藏线、平面与范围。若把 X 改为固定值 250，横向中心距离随之改为 250，但各视图内部曲线不会缩放。

使用建议

• 需要完整加工图、剖面和图框时，优先使用三步拍图流程；本组件更适合自定义轻量制图。
• X、Y 输入代表中心位置关系，不是两组线条外缘之间的净空。
• 复杂实体的拍图计算量可能较大；组件会并行准备多个视图，但最终结果仍取决于模型复杂度。
• 若某视图为空，先检查输入类型及模型有效性，而不是直接增加间距；间距只影响排版位置，不修复几何问题。

常见问题与限制

• 当前输入是单个物件，不会自动把一棵模型树逐件分批排版；多物件应在上游组合为一个有效实体，或按项目需要逐项运行。
• Mesh、点云和无法转换为有效实体表示的对象不会生成结果；曲面与拉伸体会先按可处理的实体形式准备。
• 隐藏线是否出现取决于该视图方向下的遮挡关系；没有隐藏结构时，隐藏线列表可以为空，这不代表拍图失败。
• 左视图2与左视图共享同一份拍图来源，只发生旋转和位移；不能把它当作另一独立观察方向。
• 输出是结构化视图数据，不是已经写入 Rhino 的对象，也不会自动生成图框、标注或 CAD 文件。
