04生成图框导出CAD

功能概览

该组件是 CAD 图框工作流的最后一步。它先根据每个图元外包围框计算能够完整容纳内容的最终比例，将模板外框和有效绘图区放置到目标平面供用户预览；需要交付文件时，再把所有图元统一导出一次，并为每个范围复制一份原生图框块、写入匹配的属性值，最后保存到指定 DWG 路径。

比例计算会在所需适配比例上增加约 5% 余量、向上取整，并再次检查外包围框的四个角是否全部位于有效绘图区。预览与 DWG 使用相同的插入位置、旋转、统一比例和单位换算关系，因此预览适合在正式导出前检查图框数量、朝向、覆盖范围和比例。

适合什么时候用

• 将多组加工图或排版结果分别套入同一个标准图框模板，并一次生成一份 DWG。
• 不同图框需要填写不同项目号、图号、名称等属性，但只允许修改模板中真实存在的属性项。
• 导出同时包含普通几何、文字、注解点或尺寸标注，并希望保留 LK 图层分类。
• 正式写文件前，需要先在 Rhino 视图中核对外框、有效绘图区和自动计算的比例。

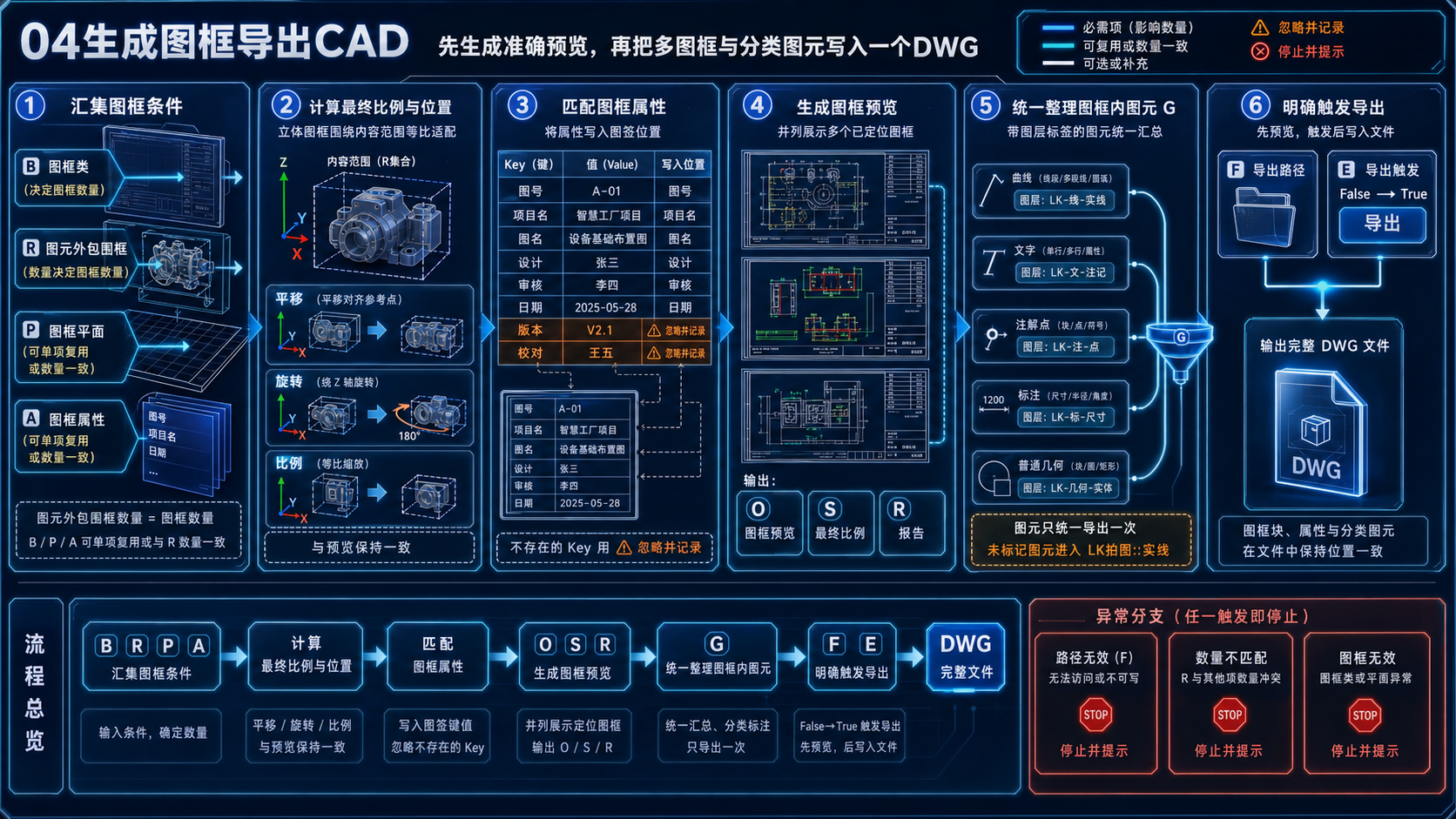

工作流程

1. 先用“获取 CAD 图框”读取标准 DWG 中的图框模板；如需改写标题栏，再用“图框属性”准备每张图框对应的键值集合。
2. 为每张图框提供一个有效的图元外包围框。外包围框列表决定图框数量，也是图框适配比例与居中位置的计算依据。
3. 按需连接目标平面、图框属性和待导出的图元。单个平面或单个属性集合会广播到全部外包围框；逐项控制时，列表数量必须与外包围框一致。
4. 检查“图框预览”“最终比例”和“报告”。确认每个外框与有效绘图区覆盖正确，并处理无效模板、列表数量或未匹配属性等提示。
5. 连接一个已存在目录中的目标 DWG 路径，将“导出”从 False 切换为 True，或按下组件上的“导出”按钮。组件在本轮解算结束后开始文件操作。
6. 观察导出进度。成功后检查生成的 DWG；若停止、失败或拒绝覆盖，依据报告与运行提示处理后重新触发。

输入

输出

实际示例

假设需要把两组加工图写入同一个项目 DWG。第一组内容的矩形范围为 1200 × 700，第二组为 2100 × 900；两者都使用同一份已读取的标准图框模板，并放在世界 XY 平面。标题栏准备两组属性：第一张填写图号“A-101”和名称“左侧板”，第二张填写图号“A-102”和名称“右侧板”。待导出图元包含两组轮廓、中心线、普通文字和尺寸标注，其中中心线已带相应 LK 图层标签。

1. 将单个图框模板连接到 B，将两个矩形按第一张、第二张的顺序连接到 R。
2. P 保持未连接以使用世界 XY；将两个属性集合按相同顺序连接到 A，并把全部加工图图元作为一个列表连接到 G。
3. 组件输出四条预览曲线：每张图框各有一条外框和一条有效绘图区；S 输出两个最终比例，R 分别说明两张图框匹配到的属性数量。
4. 确认两组内容均落在对应有效绘图区后，输入例如 D:\Project\Issue\Parts.dwg，再将 E 从 False 切换为 True。
5. 可观察结果是一份包含两个原生图框块的 DWG；全部加工图图元只出现一套，图框分别放到两个计算位置。已存在且匹配的标题栏键得到对应值，带标签图元进入相应 LK CAD 图层，无标签轮廓进入实线图层。

设置与交互

• 导出按钮与布尔触发：两者都用于明确开始导出。组件不会仅因上游连线或数值变化而自动写文件；布尔输入需要 False→True 的变化。
• 覆盖确认：目标 DWG 已存在时会询问是否替换，默认安全选择是不替换。选择否时，原文件保持不变。
• 进度窗口：导出时显示检查数据、准备图层、连接 AutoCAD、导入图元、复制图框和保存文件等阶段，并显示进度或等待状态。
• 停止导出：点击停止后会请求结束当前任务；如果 CAD 正在执行不可立即返回的操作，窗口会继续显示等待与清理状态。关闭进度窗口本身不代表撤回已经完成。
• 失败恢复：替换旧文件前会保留恢复用副本。失败或取消时会尝试恢复原 DWG、删除未完成的新文件，并恢复导出前的 Rhino 图层状态；若清理无法确认，提示中会说明需要人工检查的文件。

配合使用

• 获取 CAD 图框 → 本组件：先读取模板中的原生块、外框、有效绘图区和可写属性，再把模板结果连接到 B。
• 图框属性 → 本组件：将经过校验的属性键值集合连接到 A。逐图框填写时，属性列表顺序必须与 R 的矩形顺序一致。
• 预计算图框比例 → 本组件：前一步可用于提前评估适配比例；本组件仍会依据最终外包围框重新得到并输出实际采用的比例。
• 图层图元 → 本组件：在连接 G 前给几何附加 LK 图层角色，可使导出的普通图元进入对应 CAD 图层；没有标签的对象按实线处理。
• Panel 或记录流程：将 S 与 R 接到 Panel，先保存比例和匹配结果，再触发导出，便于批量图纸复核。

常见问题与限制

为什么没有任何输出？

先检查 B 和 R。两者都是生成预览的必要输入；任一为空，组件不会生成图框。还要确认模板与矩形本身有效。

为什么提示列表数量不一致？

图框模板、目标平面和图框属性各自只能是 1 项、空的可选输入，或与外包围框数量完全一致。其他长度不会循环匹配，也不会截断。

为什么某些属性没有写入标题栏？

组件只写入模板中真实存在的键。检查“报告”中的“未找到属性”，并确认属性名称；匹配不区分大小写，但不会自动新建属性。

为什么把 E 保持为 True 后，上游变化没有再次导出？

E 是边沿触发。将其切回 False，再切换为 True，或使用组件上的“导出”按钮。

为什么无法覆盖目标文件？

目标 DWG 可能正在 AutoCAD 中打开或被其他程序占用，也可能目标目录不存在。先保存并关闭目标图纸，再确认路径不是源图框文件。

为什么预览正常但导出失败？

预览不需要完成外部 CAD 写入。正式导出依赖本机可连接的 AutoCAD、相同或等效的运行权限、仍然存在的源模板 DWG，以及可写的目标目录。

可以把图框放到任意三维平面吗？

不可以。当前 CAD 放置只支持世界 XY 平面内的旋转和统一比例缩放，不支持倾斜平面或非统一缩放。

停止按钮是否会立即结束？

停止是请求式操作。若 CAD 当前调用尚未返回，组件需要等待可安全清理的时点；请以最终取消或清理提示为准，不要把窗口关闭视为完成撤回。

AutoCAD 版本是否全部经过验证？

组件声明可连接 AutoCAD 2015 及以上，并推荐 2018–2026，但这不是逐版本实测兼容矩阵。连接失败时还应检查安装、首次启动和 Rhino 与 AutoCAD 的运行权限。
