LK三步拍图3·导出CAD

功能概览

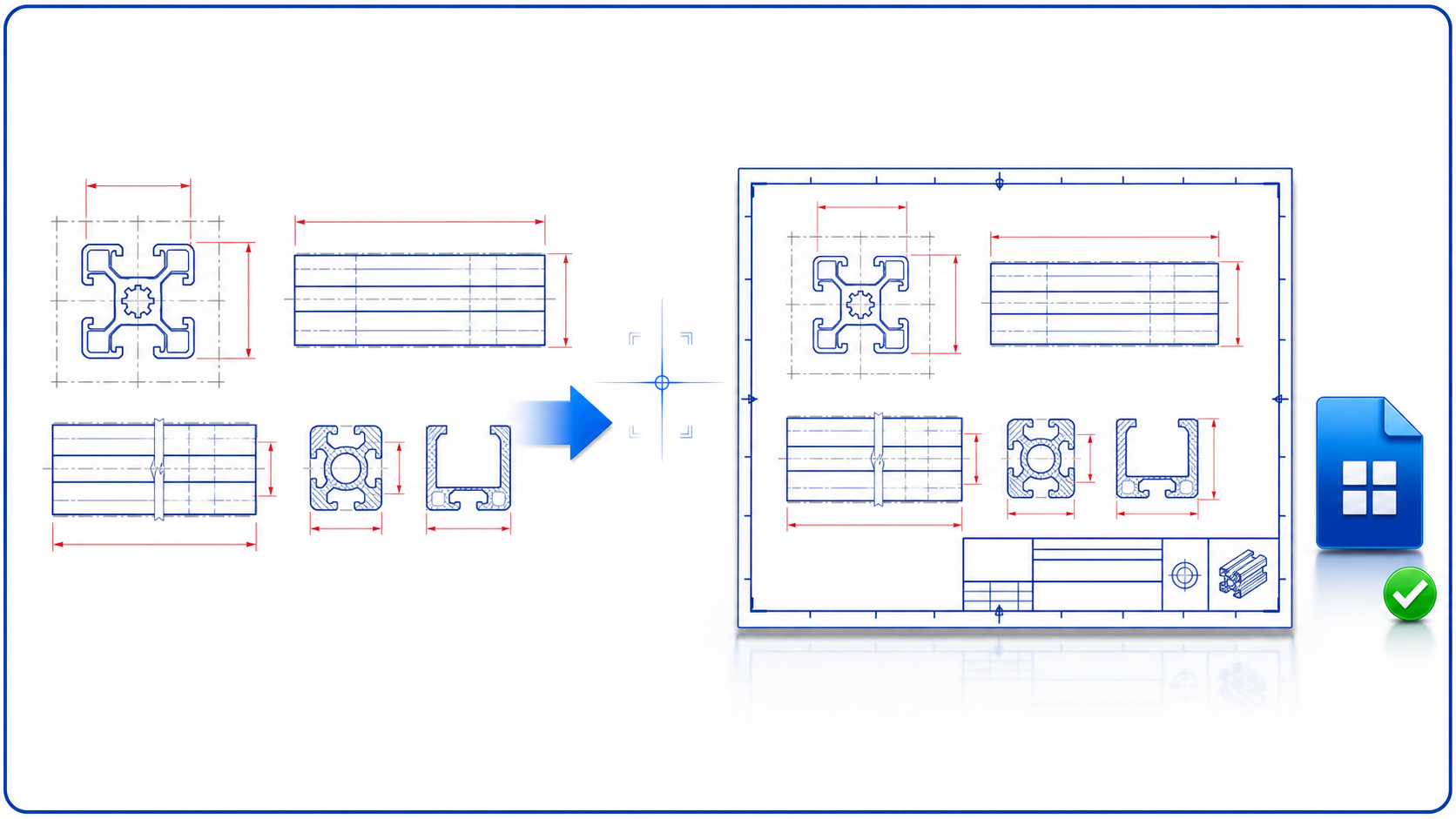

组件消费第二步已经完成的图纸数据，导出时不会重新运行制图。参数窗口把“应用设置”和“导出 CAD”分成两个独立动作：前者保存路径及图框属性映射，后者才执行文件导出。可选择把模型编号写入一个图框属性，也可把由“JG-”加模型编号组成的图纸编号写入另一个属性。可选属性只来自当前图纸所含图框的真实 Key，比较时不区分大小写；两种编号不能共用同一个 Key。输出持续显示最近一次导出的成功或失败状态及执行时间。

适用场景

• 将第二步确认完成的加工图交付为 DWG，而不重复执行耗时制图。
• 先保存导出路径和属性对应关系，稍后再决定何时实际导出。
• 把模型编号写入图框已有的编号栏，把 JG-模型编号写入另一个已有栏位。
• 在 Grasshopper 画布上保留最近一次导出的结果与时间，便于判断是否需要重新执行。

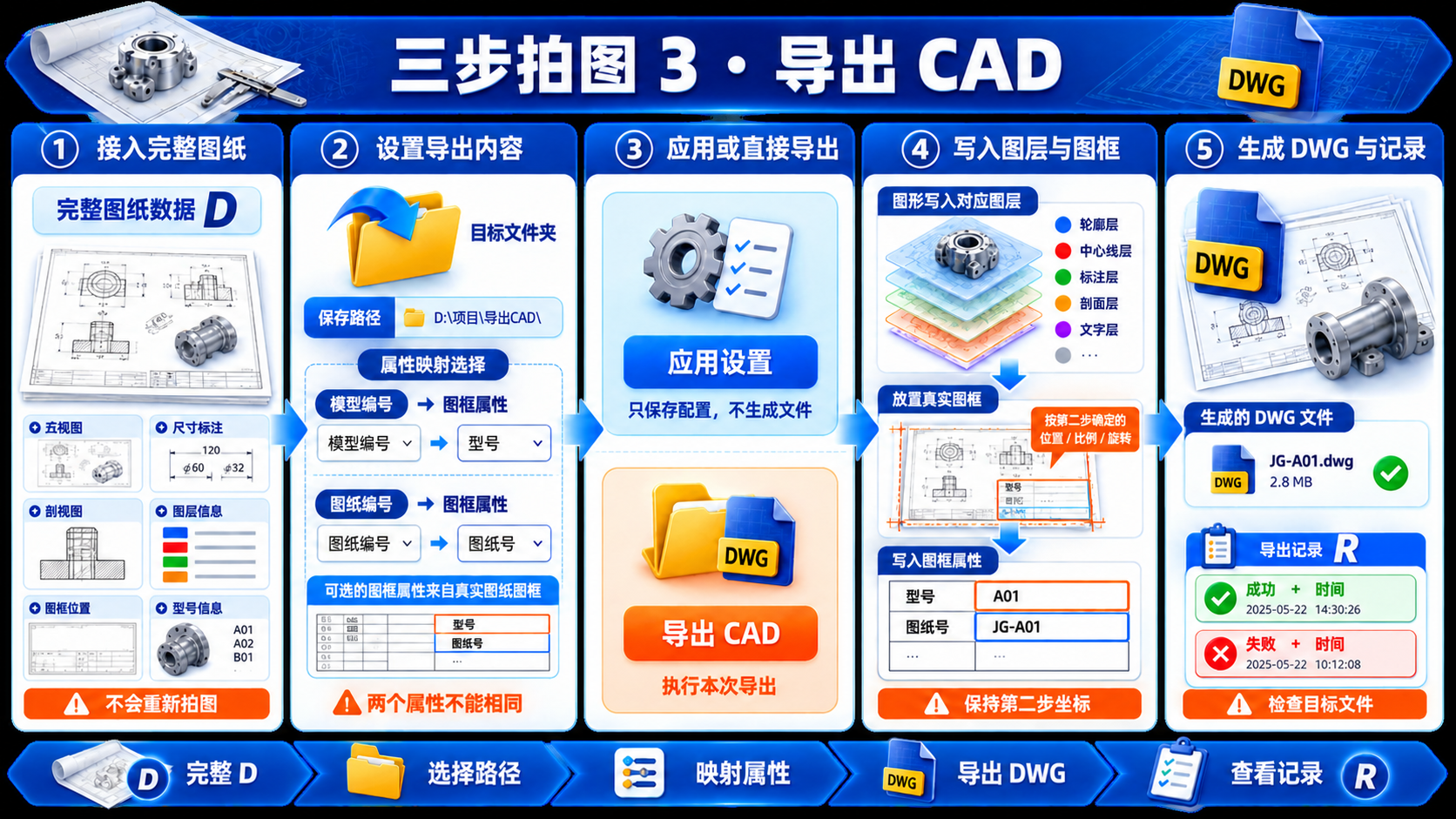

工作流程

1. 将第二步的单项“图纸数据”连接到 D，等待组件读取其中的图框属性 Key。
2. 打开参数窗口，选择最终 DWG 保存路径。
3. 如需写入编号，分别勾选模型编号或图纸编号，并从当前图框的真实 Key 中选择目标；两者必须不同。
4. 只想保存配置时点击“应用设置”；此操作不导出，也不触发第二步重算。
5. 点击“导出 CAD”后使用当前完整图纸数据生成文件。
6. 在 R 输出查看“成功”或“失败”及时间；修改第二步结果后，应再次执行导出。

输入

输出

实际示例

第二步已完成编号 A01 与 A02 的两张图纸，图框真实属性中包含 MODEL_NO 和 DRAWING_NO。连接 D 后，在参数窗口勾选“编号”，选择 MODEL_NO；再勾选“图纸编号”，选择 DRAWING_NO，并指定目标 DWG。点击“应用设置”时不会创建文件。随后点击“导出 CAD”，第一张图框写入 MODEL_NO=A01、DRAWING_NO=JG-A01，第二张写入 MODEL_NO=A02、DRAWING_NO=JG-A02；R 输出更新为成功及本次执行时间。若将两个字段都选为 MODEL_NO，设置会被拒绝。

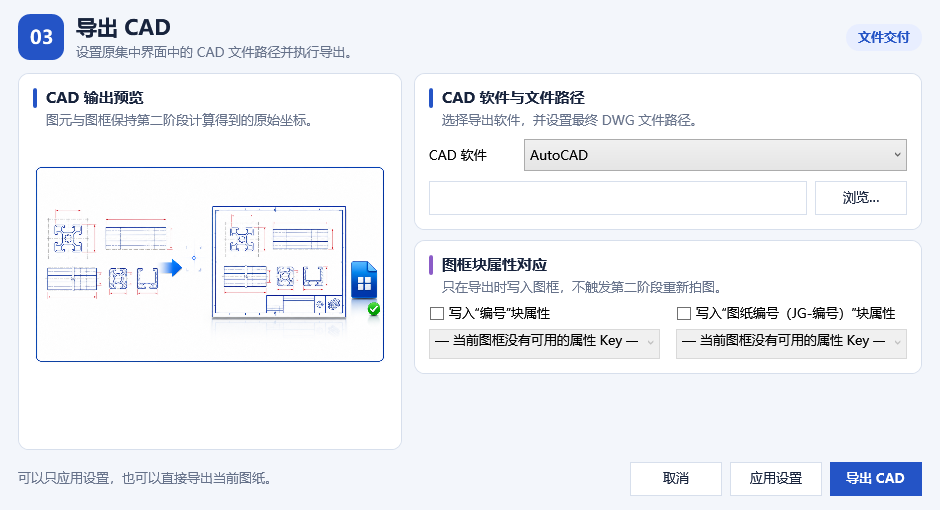

设置与交互

• 参数窗口可浏览并保存 DWG 路径；路径随 Grasshopper 文件保存。实际文件只在点击“导出 CAD”时生成。
• 编号映射可单独启用。启用后必须选择当前图框真实存在的属性 Key，否则无法应用或导出。
• 图纸编号按“JG-模型编号”形成。编号与图纸编号同时启用时必须映射到两个不同 Key，Key 比较不区分大小写。
• 应用设置与导出互不触发；两者都不会使第二步重新生成图纸。参数窗口支持 Esc 关闭。

配合使用

上游必须使用“LK三步拍图2·生成图纸”的 D 主输出，而不是某个分类端口。若需要编号映射，应先确保图框模板本身包含目标属性 Key；本组件不会创建模板中不存在的新属性。完成工作流程第 5 步后，可把 R 接到文本面板作为交付核对，同时在目标位置检查实际 DWG。

常见问题与限制

为什么下拉列表没有可用属性？

当前未连接完整图纸数据，或其中图框没有可用属性 Key。请检查第二步结果及其源图框模板。

为什么两个编号不能选同一个 Key？

模型编号与 JG-图纸编号表达不同信息；组件会拒绝相同 Key，且大小写不同也视为同一个 Key。

点击“应用设置”为什么没有 DWG？

“应用设置”只保存路径和映射。必须点击“导出 CAD”才会执行文件写出。

修改上游后为什么旧文件没有自动更新？

导出是显式动作，不会由上游变化触发。等待第二步得到新的完整结果后，再次点击导出。

导出记录显示失败时怎么办？

确认已连接完整图纸数据、目标路径有效、所选 Key 仍存在且互不相同，并处理导出过程显示的具体错误后重试。
