把一个三维模型转换为按需组合的二维视图，同时输出一一对应的视图名称和实际间距，供后续分解、检查与制图使用。

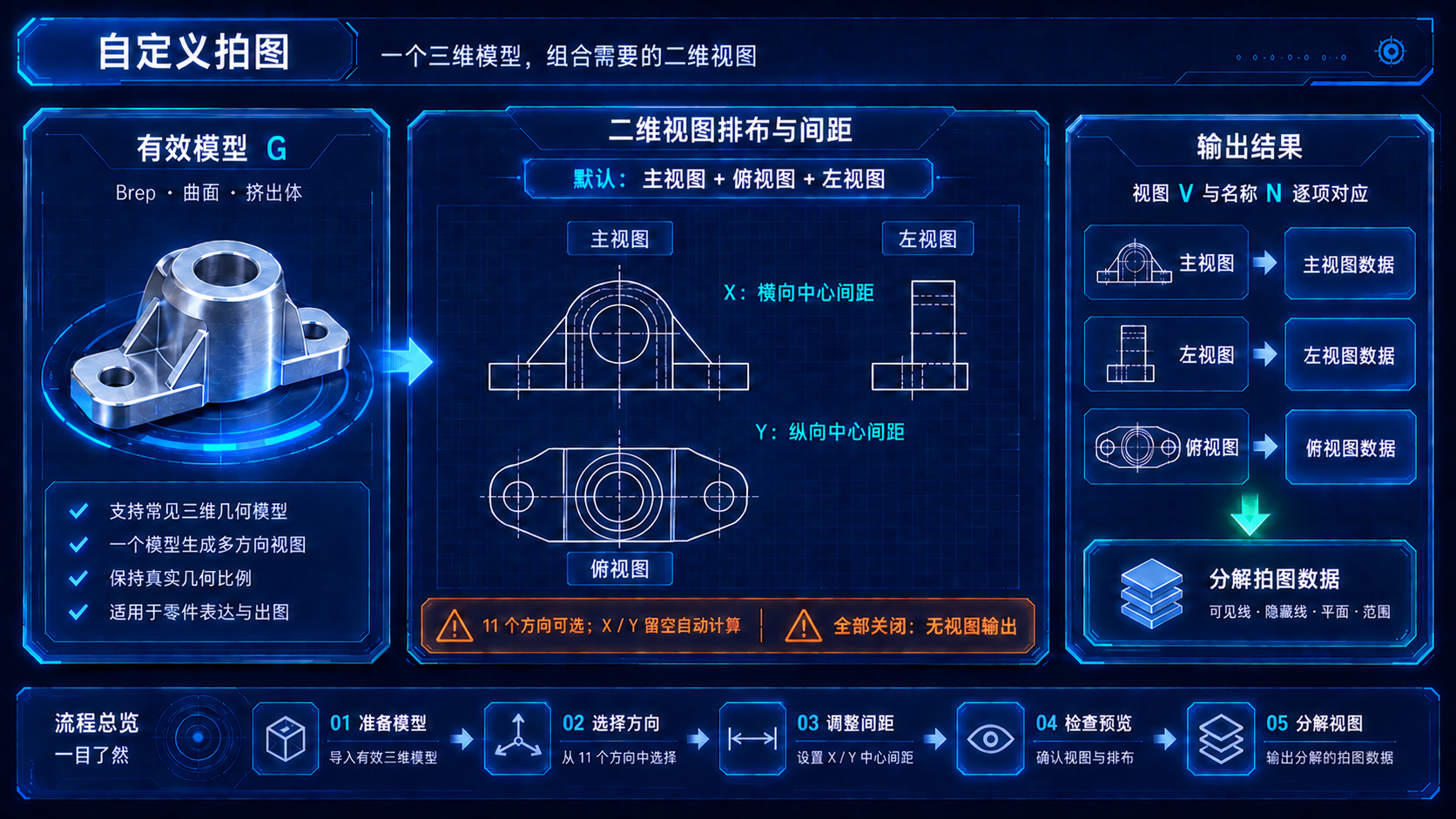

功能概览
自定义拍图提供 11 个方向选择，默认开启主视图、俯视图和左视图。连接有效模型后，通过组件下方的方向按钮增减视图；每个开启方向生成一项视图数据，V 与 N 按列表位置一一对应。视图数据中包含该方向的线稿、平面和外围范围，需要具体曲线时，再交给“分解拍图数据”。
方向以组件的模型坐标约定为准：X 向右、Y 向上、Z 朝观察者，主视图落在模型 XY 平面。名称不能直接套用 Rhino 同名世界视口。X、Y 控制相邻标准视图的中心间距，留空时自动计算；间距改变视图位置，不会把正交线稿按比例放大或缩小。四个轴测方向会按布局需要等比例缩小，并排在所选标准视图范围外侧。
适用场景
- 一个零件只需要三视图说明，希望保留主、俯、左，避免输出不需要的方向。
- 检查带背面凹槽、台阶或孔洞的零件，在默认三视图上追加后视图或轴测图。
- 为不同大小的零件准备二维线稿，先使用自动间距，再根据版面调整 X、Y。
- 搭建自己的制图流程，用视图名称筛选方向，再分别处理可见线、隐藏线和范围。
工作流程
- 准备一个有效的 Brep、曲面或挤出体，先确认模型方向。多零件输入时保留原有分支关系，先用一个模型验证再扩展。
- 将模型连接到 G，X、Y 暂时留空，保留默认主、俯、左三个方向。开启组件预览，确认线稿与模型朝向一致。
- 按需要点击方向按钮，开启后视图或轴测方向。将 N 接入文本面板，核对所选视图名称与 V 的项数。
- 如轮廓或后续标注空间不足，在 X、Y 输入有限正数。检查的是视图中心距离，而不是轮廓边缘净距。
- 需要提取线条时，将 V 接入“分解拍图数据”。按 N 筛选视图时，对 V 使用相同筛选关系，保留同一模型的分组。
- 检查可见线、隐藏线、平面和范围，再交给后续排版、标注或导出流程。保存 Grasshopper 文件以保留方向选择。
输入
| 端口 | 是否必需 | 数据与结构 | 默认、匹配与误接说明 |
|---|---|---|---|
| 物件模型（G） | 必需 | 单项几何；支持 Brep、曲面、挤出体。 | 没有默认模型。多个模型由 Grasshopper 逐项匹配，每次得到各自的视图列表；不要先合并不同模型的视图分支。网格、点云和无法转换的输入不受支持。 |
| X间距（X） | 可选 | 单项数值，使用模型坐标单位。 | 留空按模型尺寸计算；提供数值时必须有限且大于零。它控制主视图与左视图的水平中心间距，不是图形边缘净距。 |
| Y间距（Y） | 可选 | 单项数值，使用模型坐标单位。 | 留空自动计算；提供数值时必须有限且大于零。它控制主视图与俯视图的垂直中心间距。批量模型共用数值时，应按最大模型检查重叠。 |
输出
| 端口 | 结果与结构 | 典型下游 |
|---|---|---|
| 视图（V） | 所选方向的视图数据列表，每项代表一个方向；仅保留开启方向。 | 连接“分解拍图数据”，取得可见线、隐藏线、平面与范围。它不是普通曲线输出。 |
| 视图名称（N） | 文本列表，与 V 等长且逐项对应。四个轴测名称包含各自方位。 | 接 Panel 核对结果，或用于筛选指定方向。开关变化后列表索引会变化。 |
| X轴间距（X） | 本次实际使用的水平中心间距，单项数值。 | 复用到后续排版；自动计算时也可从这里读取实际距离。 |
| Y轴间距（Y） | 本次实际使用的垂直中心间距，单项数值。 | 复用到后续排版。全部方向关闭时，V、N 为空且 X、Y 不输出。 |
实际示例
在模型单位为毫米的文件中准备一个 X 长 100、Y 长 40、Z 长 20 的长方体。接入 G，X、Y 留空，使用默认三方向。名称输出依次为“主视图”“左视图”“俯视图”，与 V 的三项一一对应。主视图应反映 100 × 40 的轮廓，左视图反映 20 × 40，俯视图反映 100 × 20；以实际线稿核对朝向。
再给 X 输入 160、Y 输入 100：三个正交视图尺寸不变，中心间距按输入调整。开启后视图后，应得到四项视图与四个名称；新增后视图位于列表中原有三项之后。关闭主视图时，不要继续用旧索引提取它，应重新按名称选择。最后关闭全部方向，确认 V、N 清空，再恢复三方向继续使用。
设置与交互
共有 11 个方向开关，点击立即更新，支持撤销并随文件保存。锁定组件时不能切换。四个轴测按钮都显示“3D”，但 N 中的名称区分左上、右上、左下、右下。下面的顺序也是输出顺序，关闭项直接跳过，端口数量不变。
| 顺序与方向 | 排布与使用说明 |
|---|---|
| 1 左上轴测图；2 仰视图；3 右上轴测图 | 仰视图在主视图上方，两个轴测方向位于所选标准视图范围上侧的左右角。 |
| 4 右视图；5 主视图；6 左视图 | 主视图居中，右视图在其左侧，左视图在其右侧。 |
| 7 左下轴测图；8 俯视图；9 右下轴测图 | 俯视图在主视图下方，两个轴测方向位于所选标准视图范围下侧的左右角。 |
| 10 后视图；11 左视图2 | 后视图位于下一行；左视图2由左视图旋转 180° 后移动，排在后视图右侧，不是另一种独立侧向投影。 |

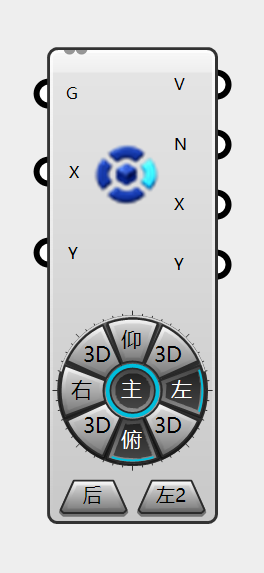

真实界面
配合使用
- 上游使用原生几何参数接入有效实体；模型旋转应在拍图之前完成，以便建立明确的主视方向。
- 先检查 N，再按同一筛选条件选择 V；两组列表必须同步处理，避免名称与视图错位。
- V 接“分解拍图数据”，分解出的可见线与隐藏线分别交给显示、图层分类或制图组件。
- 本组件完成视图生成与排布；尺寸标注、图框和 CAD 文件写出属于后续流程，需要完整加工图时使用三步拍图。
常见问题与限制
- 为什么没有视图输出？
- 先确认至少一个方向开启，再检查 G 的类型和几何有效性。全部关闭是主动清空输出；网格和点云不属于可用输入。
- 为什么输入 X 或 Y 后报告错误？
- 只能提供有限且大于零的数值，或留空自动计算。零、负数和非有限值不能用作间距。
- 为什么左视图出现在右边？
- 这是组件的排布约定。视图名称表达观察方向，位置表达图纸布局；请按上方排布表核对，不能按屏幕左右重新命名。
- 为什么切换开关后提取了另一张图？
- 输出列表只包含开启项。关闭前面的方向会改变后续索引，应使用 N 核对或筛选 V，而不是固定依赖某个位置。
- 预览成功是否表示已经导出 CAD？
- 不是。输出仍是 Grasshopper 中的视图数据。必须继续完成分解、制图和导出步骤，才能获得需要交付的文件。
