真实界面与效果
把第一步的整批模型排格数据与一个有效 CAD 图框组合成完整加工图数据，并以显式启动、可分批停止的方式控制耗时制图。
功能概览
连接输入、修改上游或点击“应用设置”都不会自动开始耗时制图；只有“开始运算”会清除当前旧结果并按最新设置生成图纸。组件可一次处理全部模型，也可循环分批处理并显示范围、批次、完成数量和百分比。中间批次只用于累积视口预览，全部完成后才发布完整图纸数据，避免下游接收到半成品。完整结果可保存到与 Grasshopper 文件关联的缓存，并在重新打开文件时恢复预览、主输出、分类输出和 CAD 导出所需数据；恢复结果属于历史结果，尚未针对当前输入重新核验。
适用场景

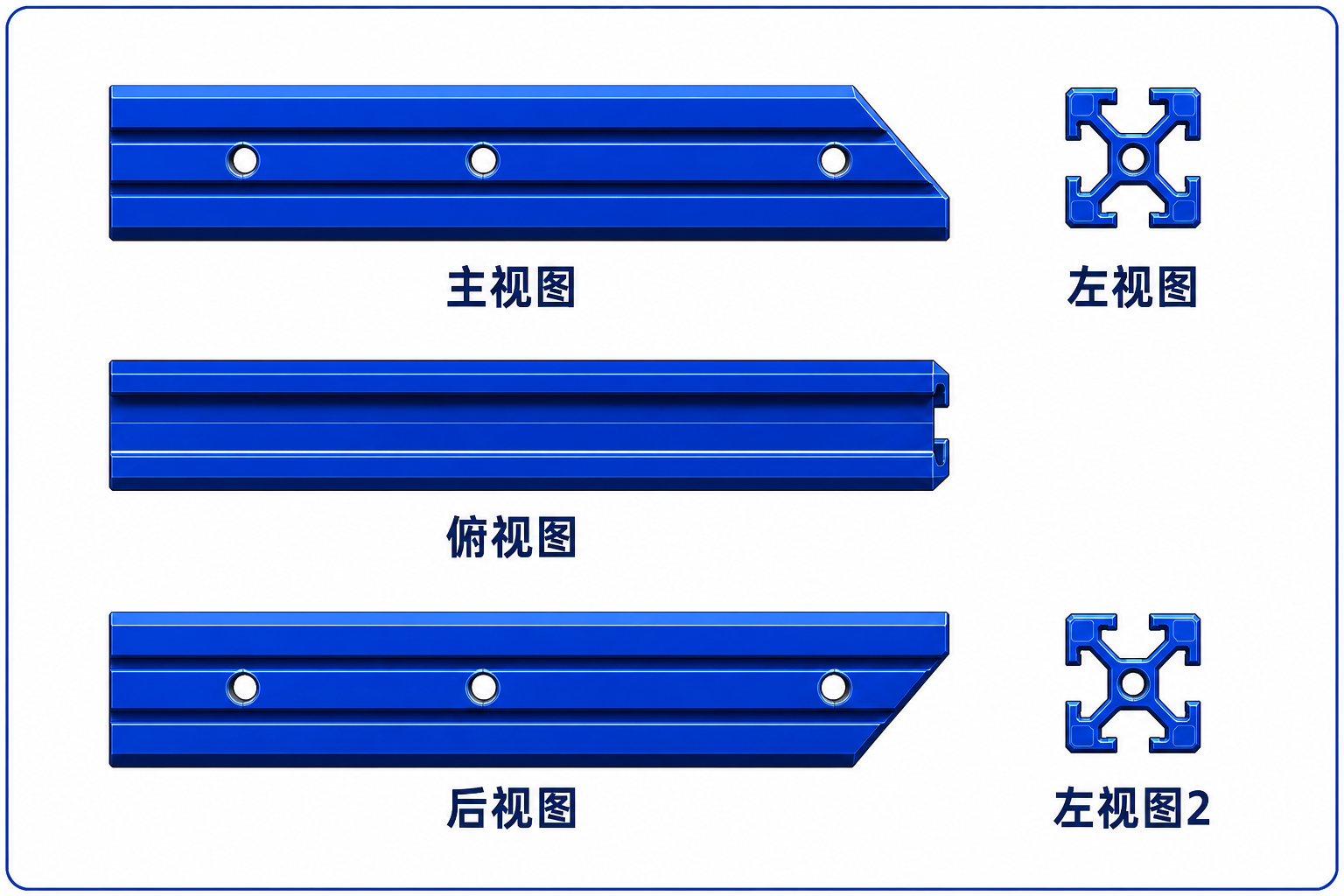

- 从已排格的多件型材批量生成五视图、标注、可选剖面和图框放置数据。
- 模型数量较多，希望按固定数量循环处理并观察进度、降低单批负担。
- 需要明确控制何时运行耗时制图，避免连线或参数编辑触发重算。
- 希望把实线、虚线、标注、填充、排格信息或图框比例分别输出给下游。

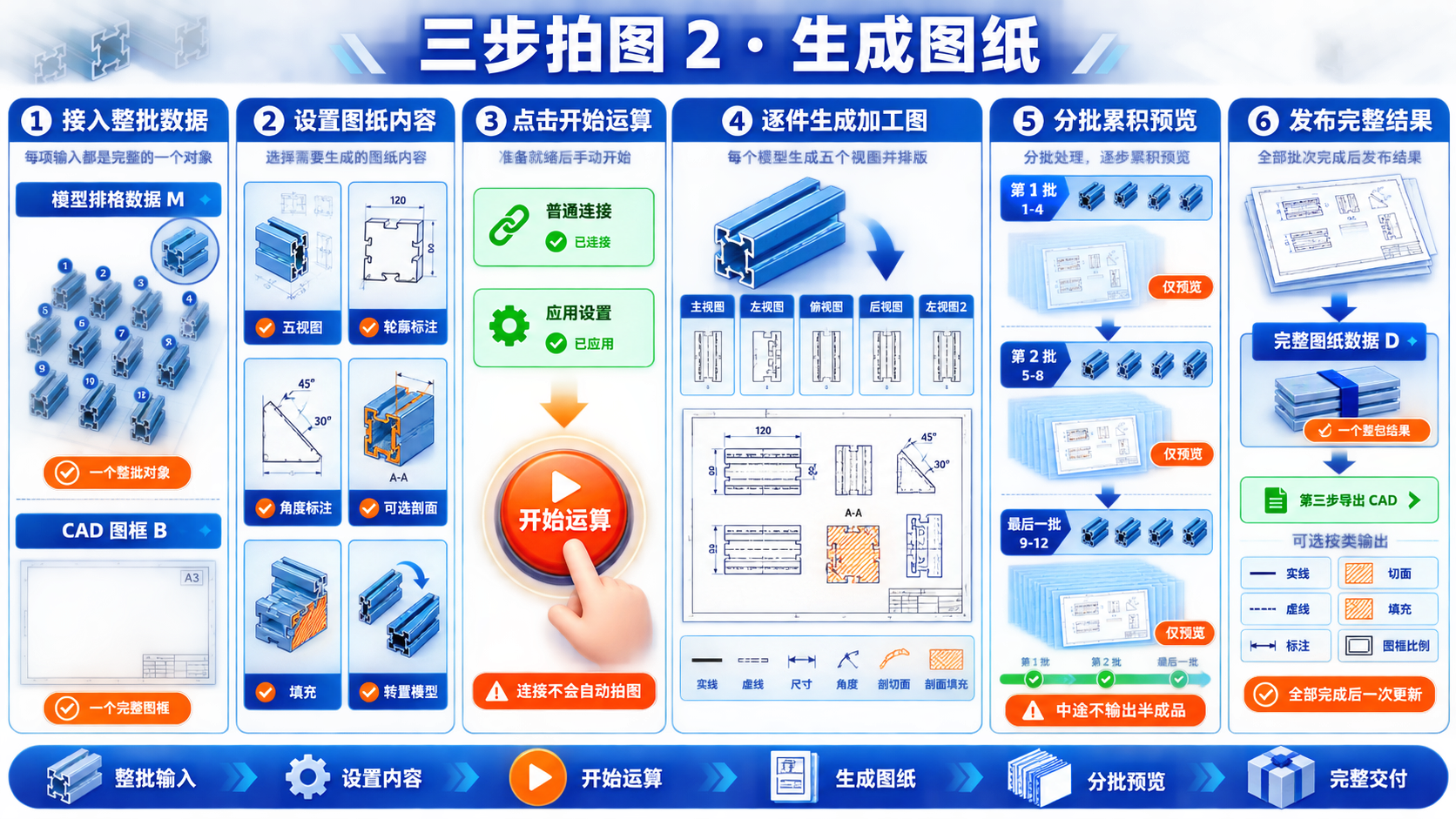

工作流程
- 把第一步的单项“模型排格数据”连接到 M，并把一个有效图框数据连接到 B。

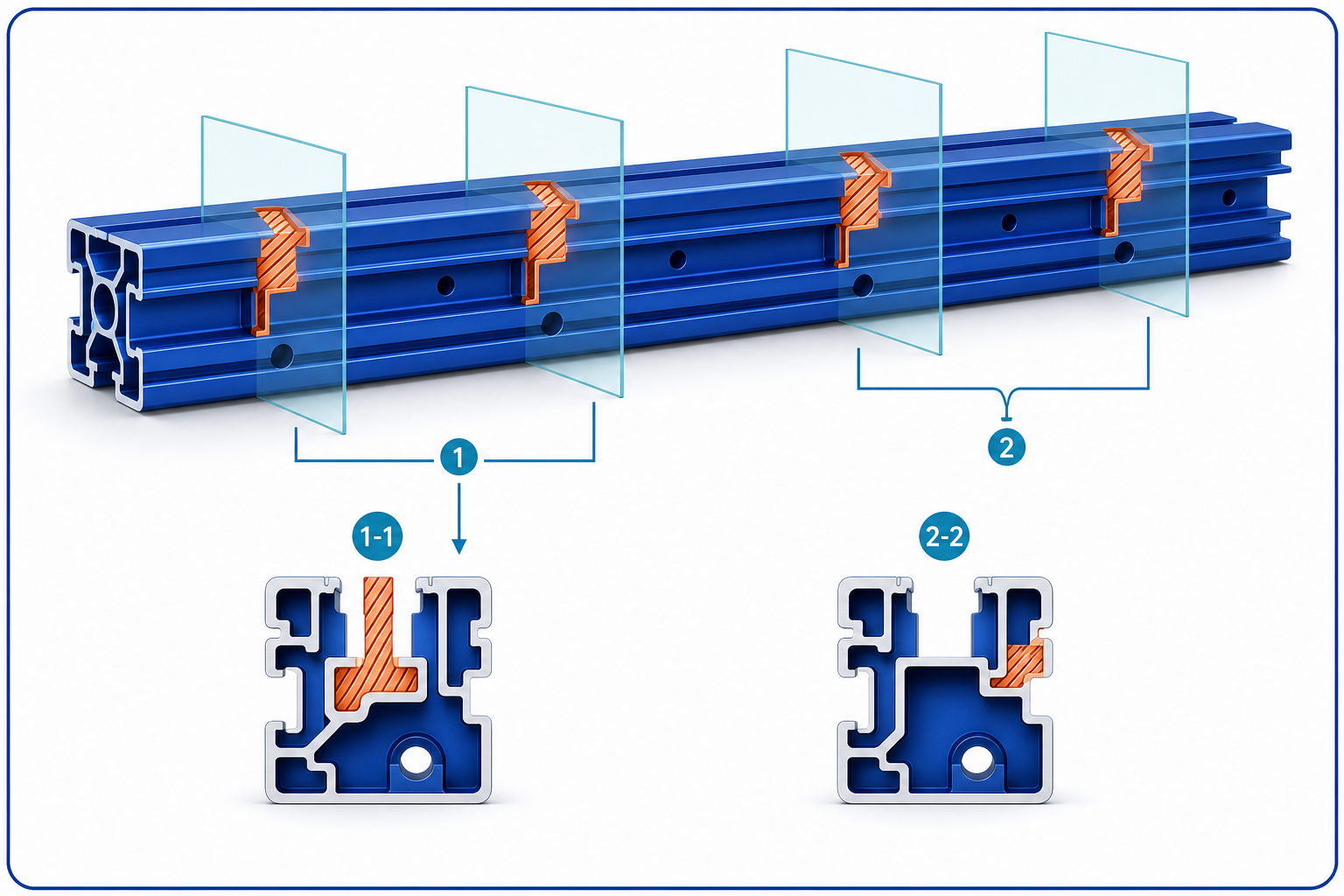

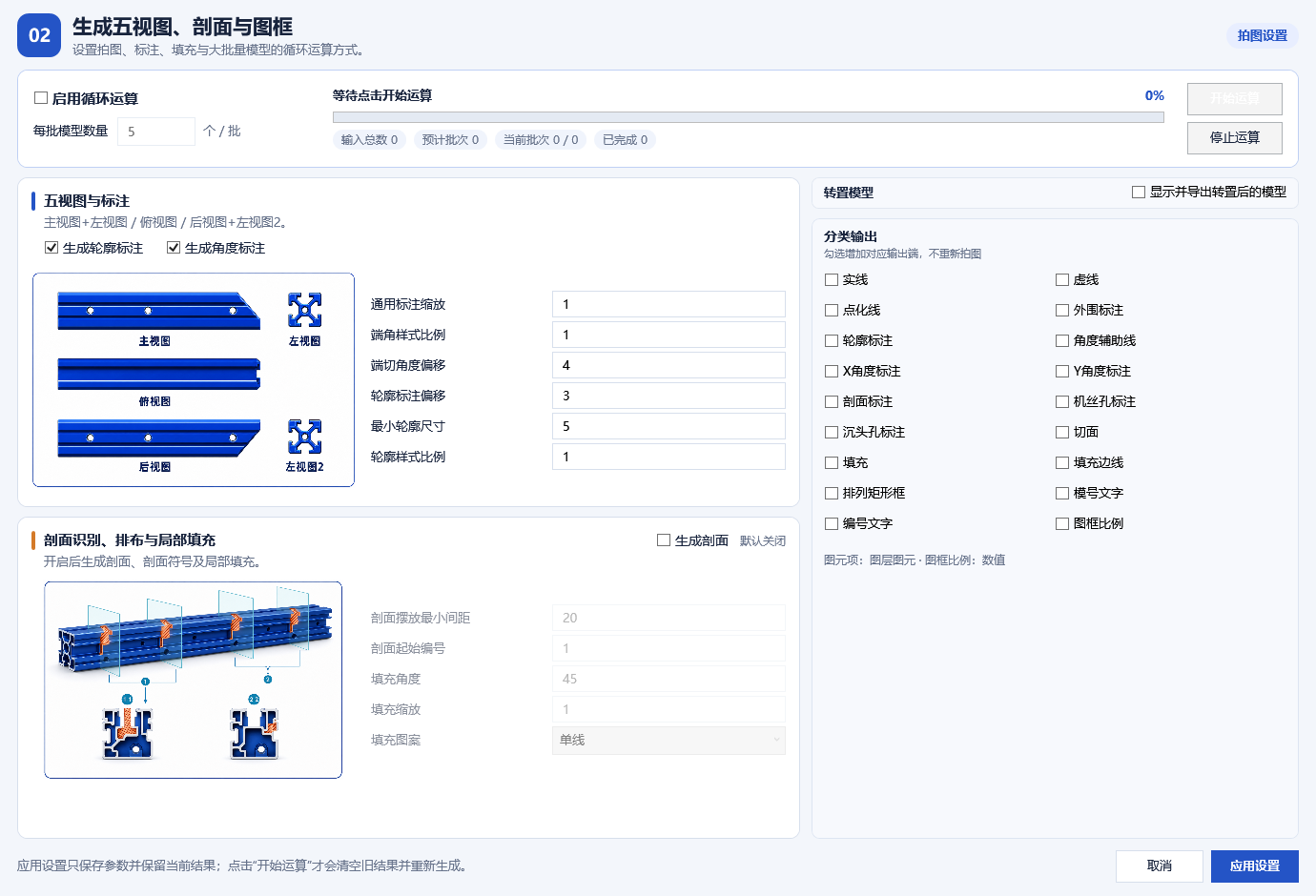

- 打开参数窗口，决定是否生成轮廓标注、角度标注和剖面，并设置相应比例、偏移、填充及编号参数。
- 模型较多时启用循环运算并设置大于 0 的每批模型数量；按需决定是否预览并导出转置模型。
- 点击“应用设置”只保存下一轮参数；确认后点击“开始运算”显式启动。
- 观察当前范围、批次和百分比；需要中止时点击“停止运算”，等待当前几何操作安全结束。
- 完成后把单项“图纸数据”交给第三步导出或烘焙，也可勾选分类输出读取最近完整结果。
输入
| 端口 | 要求 | 数据与匹配 | 默认、空值与误接 |
|---|---|---|---|
| 模型排格数据（M） | 开始运算时必需 | 第一步输出的单项整批结果；内部包含全部已整理模型，禁止由数据匹配拆成多次迭代。 | 端口可暂时不连接，以便恢复历史缓存；但缺失、无模型、无效或含多项数据时不能开始。不要连接分类几何列表。 |
| 图框类（B） | 开始运算时必需 | 一个有效 CAD 图框数据，提供有效绘图区、外框及放置所需信息；与整批模型共同参与一次任务。 | 端口可暂时不连接；缺失、无效或含多项数据时拒绝启动。不要连接属性键值列表或分解后的矩形。 |
输出
| 端口 | 内容 | 结构与典型下游 |
|---|---|---|
| 图纸数据（D） | 最近一次完整完成的分类图元、图框放置、比例和 CAD 导出数据。 | 单项整批结果；连接“LK三步拍图3·导出CAD”或支持图纸结果的烘焙组件。停止或中途失败不会发布半成品。 |
| 几何分类输出（可选） | 可分别取得实线、虚线、点化线、各类标注、切面、填充、填充边线、排列框及编号文字。 | 保持原分支的数据树，并携带图层信息；适合图层预览、筛选和烘焙。没有对应内容的分支可为空。 |
| 图框比例（可选） | 每张图纸最终采用的比例数值。 | 数值列表；顺序与生成的图框对应，适合记录、检查或驱动后续说明。 |
实际示例
第一步整理出 12 个有效模型，并连接一个有效图框。启用循环运算，将每批数量设为 5，保持轮廓标注和角度标注开启、剖面关闭。点击“应用设置”后旧图纸仍可查看；点击“开始运算”才清除旧结果。进度依次显示第 1–5、6–10、11–12 个模型，共 3 批。前两批只能看到累计预览，D 端不会发布新半成品；第三批完成后进度达到 100%，D 输出一次性更新为包含 12 个模型图纸的完整结果。
设置与交互
- 轮廓标注默认开启，角度标注默认开启，剖面默认关闭；相应参数在点击“开始运算”后的新一轮中生效。
- 可设置通用标注缩放、端角比例与偏移、轮廓偏移与最小尺寸，以及剖面间距、起始编号、填充图案、角度和缩放。
- “显示并导出转置后的模型”控制预览和后续 CAD 数据；更改设置本身不会立即重算。
- 分类输出勾选只增删端口并分发最近完整结果；运算期间不可修改。窗口支持 Esc 关闭，设置和分类选择随 GH 文件保存。
- 停止请求会等待当前几何操作安全结束；已完成批次不会作为不完整主结果发布。
配合使用
工作流程第 1 步必须接收“LK三步拍图1·模型排版”的主输出，并配合有效 CAD 图框。第 6 步把 D 连接到“LK三步拍图3·导出CAD”，导出不会重新运行本组件；若需写入 Rhino，则连接支持图纸结果及图层标签的烘焙组件。分类数据树适合进入图层颜色预览或按类别继续筛选。
常见问题与限制
- 连接后为什么没有开始制图？
- 这是预期行为。连线、上游变化和“应用设置”都只更新待命状态；必须点击“开始运算”。
- 为什么提示只能接收一项？
- M 和 B 都是整批对象，各自只能提供一项。请先合并数据，不要让 Grasshopper 把多个对象拆成迭代。
- 停止后为何没有部分 D 输出？
- 中间批次只累积预览，完整结果必须等全部批次完成；停止后不会把半成品交给下游。
- 重开文件后看到结果，是否代表当前输入已核验？
- 不是。恢复缓存是历史结果，应点击“开始运算”按当前输入更新。缓存要求支持的格式和相同 Rhino 主版本；恢复内容不包含源图框 DWG，后续导出仍依赖原文件。
- 为什么调整分类输出没有重新拍图？
- 分类端口设计为读取最近完整结果。若需要改变几何内容，应修改设置后重新点击“开始运算”。
