根据图框的有效绘图区和每组图元的矩形范围，提前计算能完整容纳内容的整数比例分母，供图框生成与排版决策使用。
功能概览

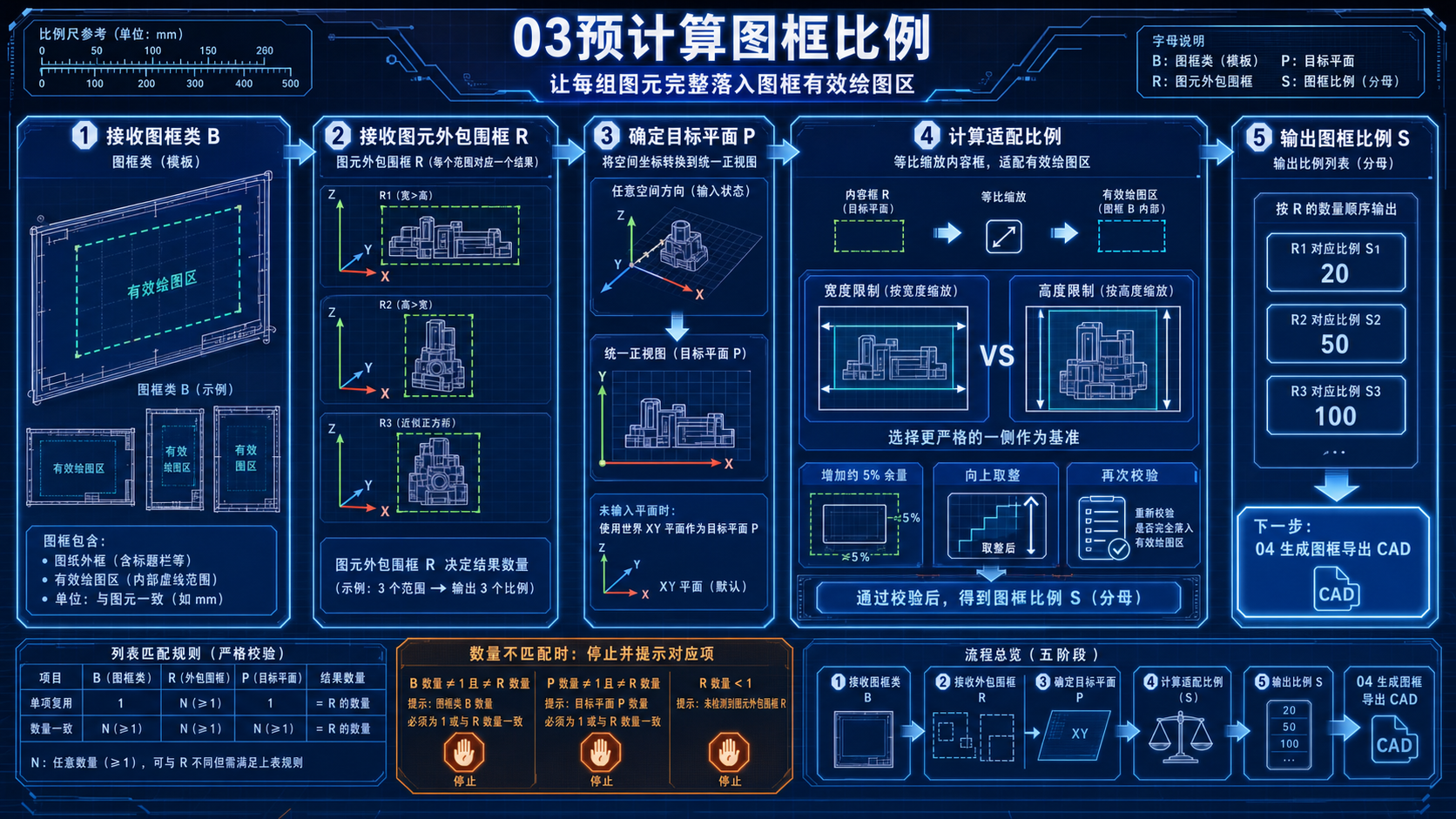

该组件是 CAD 图框工作流的第三步。它比较待放入图框的矩形范围与模板中的有效绘图区，计算宽度和高度两个方向所需的放大比例，取更严格的一项，增加约 5% 余量后向上取整。得到候选值后，组件还会按最终的插入位置、旋转和统一比例检查矩形四角是否确实落入有效绘图区；若仍未完整包含，则逐级增大比例，直到通过检查或报告失败。
“图元外包围框”的数量决定输出数量。图框输入可以只提供一项并广播给全部矩形，也可以与矩形数量一致；平面同样可以广播，完全不输入时使用世界 XY。当前图框放置只支持世界 XY 平面方向，包括位于世界 XY 内但绕 Z 轴旋转的有效平面；倾斜到三维空间的平面不适合此 CAD 工作流。
适用场景
- 在真正生成和导出图框前，预估每组二维图元需要的图纸比例。
- 用同一个标准图框批量计算多个零件、立面或排版区域的比例。
- 提前筛选比例过大的图纸，决定是否改用更大图框或重新分组。
- 让预览和最终 CAD 放置使用一致的图框中心、旋转与统一比例逻辑。
工作流程
- 先用“01获取CAD图框”得到有效图框数据，其中必须包含可用的有效绘图区。
- 为每组待出图内容准备一个有效 Rectangle，表示该组图元在目标平面中的完整范围。
- 需要旋转图框方向时提供目标平面；所有平面必须保持在世界 XY 中。不连接时采用世界 XY。
- 按广播规则连接图框、矩形和平面，组件为每个矩形计算一个比例分母。
- 将比例列表用于排版检查、标注或连接到后续图框生成与 CAD 导出步骤。
输入
| 端口 | 是否必需 | 数据与结构 | 默认、匹配与误接说明 |
|---|---|---|---|
| 图框类（B） | 必需 | 图框数据列表，通常来自“01获取CAD图框”。 | 可为 1 项并广播给所有矩形，或与矩形数量完全一致。空列表、无效图框或其他通用数据不能参与计算。 |
| 图元外包围框（R） | 必需 | Rectangle 列表，每项代表一组内容的完整矩形范围。 | 此列表数量决定输出数量，不采用循环匹配。每项必须有效且尺寸可用于比较；不要只提供内容的一部分，否则比例会被低估。 |
| 平面（P） | 可选 | 目标平面列表，用于解释矩形方向并确定图框旋转。 | 未输入时全部使用世界 XY；也可提供 1 项广播，或提供与矩形等量的平面。数量不符合规则会报错。当前 CAD 图框仅支持世界 XY 内的平面方向。 |
输出
| 端口 | 结果与结构 | 典型下游 |
|---|---|---|
| 图框比例（S） | 数字列表，与“图元外包围框”逐项对应。每项是经过余量、向上取整和包含校验后的比例分母，最小不会低于 1。 | 最终生成图框并导出 CAD、图纸标题或比例文字、批量分组判断以及异常大比例筛选。 |
实际示例
某图框的有效绘图区为 360×240，待出图零件的矩形范围为 700×430，并使用世界 XY。宽度需要约 1.944，���度需要约 1.792，因此先取宽度要求；增加约 5% 后约为 2.042，再向上取整得到候选比例 3。组件按比例 3 将图框有效区域放置到零件范围中心，并检查零件矩形的四个角，全部位于有效区内后输出 3。若同一图框再连接第二个更小的矩形，图框输入只需一项即可广播，输出列表则按两个矩形分别给出两个比例。
配合使用
- 上游使用“01获取CAD图框”提供模板；不要用普通矩形代替完整图框数据，因为有效绘图区来自模板。
- 用边界框或排版结果建立每组内容的 Rectangle，并确保范围包含最终要放入图框的全部图元。
- 把输出比例与对应的图元分组保持相同顺序，再交给最终图框生成和导出步骤。
- 可用数值比较或列表筛选找出超过项目允许范围的比例，并在导出前改图框或调整排版。
常见问题与限制
- 为什么图框或平面数量错误？
- 两者只能为空的可选平面、单项广播，或与矩形数量完全一致；其他长度不会循环配对。
- 为什么结果比简单的宽高相除更大？
- 组件会增加约 5% 余量并向上取整，还会验证四个角是否完整落入有效绘图区。
- 为什么倾斜平面计算失败？
- 当前 CAD 图框放置要求世界 XY 平面内的统一比例变换。可绕 Z 轴改变方向，但不能使用倾斜到三维空间的平面。
- 为什么某项无效会导致整次没有完整输出？
- 组件按列表顺序验证并计算；遇到无效图框、矩形或平面时会报告对应项并中止本次结果发布。
- 比例能否小于 1？
- 不能。即使内容小于有效绘图区，输出比例分母也至少为 1。
