从一份标准 DWG 中读取图框块、真实属性键、外框和有效绘图区，并把它们整理为后续批量图框流程可直接使用的图框数据。
功能概览
这是 CAD 图框工作流的第一步。输入的 DWG 必须包含至少一个图框块实例，并在块外提供两个闭合、共面且可识别为矩形的范围线：图层末端名称为 LK_WK 的矩形表示图框外包围框，图层末端名称为 LK_NK 的矩形表示有效绘图区域。图层可以位于嵌套层级中，只要完整路径的最后一级名称符合要求即可。
组件读取图框块名称、模板单位、块中存在的属性键及其默认内容，并把两个矩形转换到图框自身的局部基准中。成功读取后会保留最近结果，普通的下游求解不需要反复导入 DWG。路径变化后再次触发会读取新文件；文件缺失、无法导入、没有块实例或缺少任一有效矩形时不会输出有效图框。
适用场景
- 把公司或项目已有的标准 DWG 图框作为批量出图模板。
- 先取得模板真实存在的属性键，再为每张图纸准备对应属性值。
- 读取有效绘图区，供后续图框比例预计算和图元放置使用。
- 将同一标准模板重复用于多张图框，而不在每次普通求解时重新读取文件。

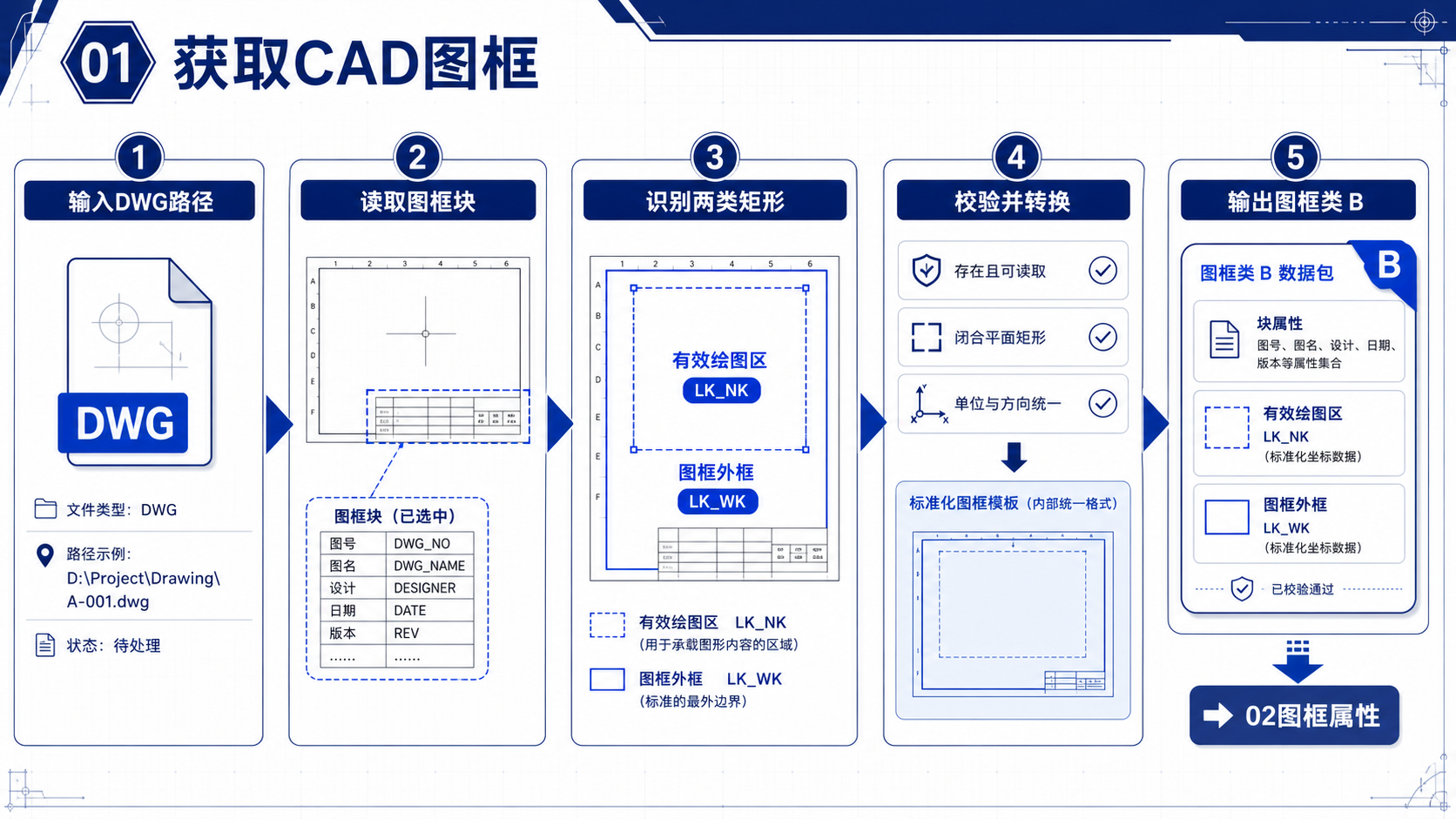

工作流程
- 在 DWG 中准备一个图框块实例，并确认需要填写的图签字段已作为块属性存在。
- 在块外放置两个闭合平面矩形：外框位于末端名称为 LK_WK 的图层，有效绘图区位于末端名称为 LK_NK 的图层。
- 将 DWG 文件路径连接到“CAD图框路径”。环境变量和路径两侧引号可以被识别，但路径必须指向现有文件。
- 把“获取”从假切换为真，或按下组件上的获取按钮，执行一次模板读取。
- 将“图框类”输出连接到图框属性检查、比例预计算、分解或最终生成与导出组件。
输入
| 端口 | 是否必需 | 数据与结构 | 默认、匹配与误接说明 |
|---|---|---|---|
| CAD图框路径（P） | 必需 | 单个 DWG 文件路径。 | 路径可包含环境变量，也可带成对引号；读取前会整理这些内容。文件必须存在且可被 Rhino 读取。不要输入文件夹路径或非 DWG 模板。 |
| 获取（G） | 可选 | 单个布尔值，作为读取触发。 | 默认假。从假切换为真时读取；路径改变或尚无缓存结果时，真值也会触发读取。组件按钮可独立触发。普通上游变化不会在没有触发条件时反复导入。 |
输出
| 端口 | 结果与结构 | 典型下游 |
|---|---|---|
| 图框类（B） | 单项图框数据，包含模板来源、图框块、模板单位、块属性、有效绘图区和外包围框。只有所有必要部分均有效时才输出。 | 03预计算图框比例、图框分解、图框属性准备以及最终生成图框并导出 CAD 的工作流。 |
实际示例
准备一份 A3 标准图框 DWG，其中有一个名为“A3横版”的图框块，块属性包含“DRAWING_NO”和“PROJECT”。在块外绘制 420×297 的外框矩形并放到“模板::LK_WK”，再绘制扣除标题栏后的有效区域矩形并放到“模板::LK_NK”。连接文件路径并把“获取”切换为真后，组件输出一个有效图框。后续分解可取得两个范围和模板属性；比例组件可使用有效绘图区计算模型范围所需比例。如果把 LK_NK 曲线改成开放折线，重新触发后会报告找不到有效矩形，并停止输出新图框。
设置与交互
- “获取”布尔端采用触发式使用：从假切换为真时读取，组件上的获取按钮也可以执行同一操作。
- 成功读取的最近结果会保留并继续向下游提供，避免每次普通求解都重新打开 DWG。
- 更换路径后应重新触发；新路径、文件修改时间和模板内容属于随后图框流程的重要来源信息。
配合使用
- 先将输出连接到图框分解组件，核对模板属性键、有效绘图区和外框是否符合预期。
- 把同一输出连接到“03预计算图框比例”，并为每组待出图图元提供矩形范围。
- 使用“02图框属性”为每张图纸封装键值；键应来自模板真实存在的属性。
- 最终把图框数据交给生成与导出组件，由该组件复制原生块并写入有效属性。
常见问题与限制
- 为什么提示没有找到图框块实例？
- DWG 中必须存在块实例，仅有散开的线条或块定义而没有已放置实例不足以形成模板。
- 为什么明明有 LK_NK 或 LK_WK 图层仍读取失败？
- 对应图层上必须有闭合、平面、尺寸非零且可识别为矩形的曲线。一般闭合轮廓或开放折线不符合要求。
- 嵌套图层是否可用？
- 可以。完整路径可包含父图层，只要末端名称分别为 LK_NK 和 LK_WK，且曲线位于对应图层。
- 一个 DWG 有多个块实例时会怎样？
- 组件会选择一个图框候选，而不是输出块列表。标准模板应避免放置多个可能被误认为图框的实例。
- 为什么修改文件后页面仍显示旧结果？
- 模板读取结果会保留。修改 DWG 后重新触发“获取”，让组件读取当前文件内容。
