图层图元

功能概览

为输入图元附加一个 LK 图层角色，让后续组件知道它应当按“实线、虚线、标注、填充、图框、切面”等哪一种身份处理。组件不会改变原几何，也不会立即创建 Rhino 图层或执行烘焙。

输入中的数据树路径和项目顺序会完整保留。若某项已经带有 LK 图层角色，再经过本组件时会保留原图元并用当前选择替换旧角色。

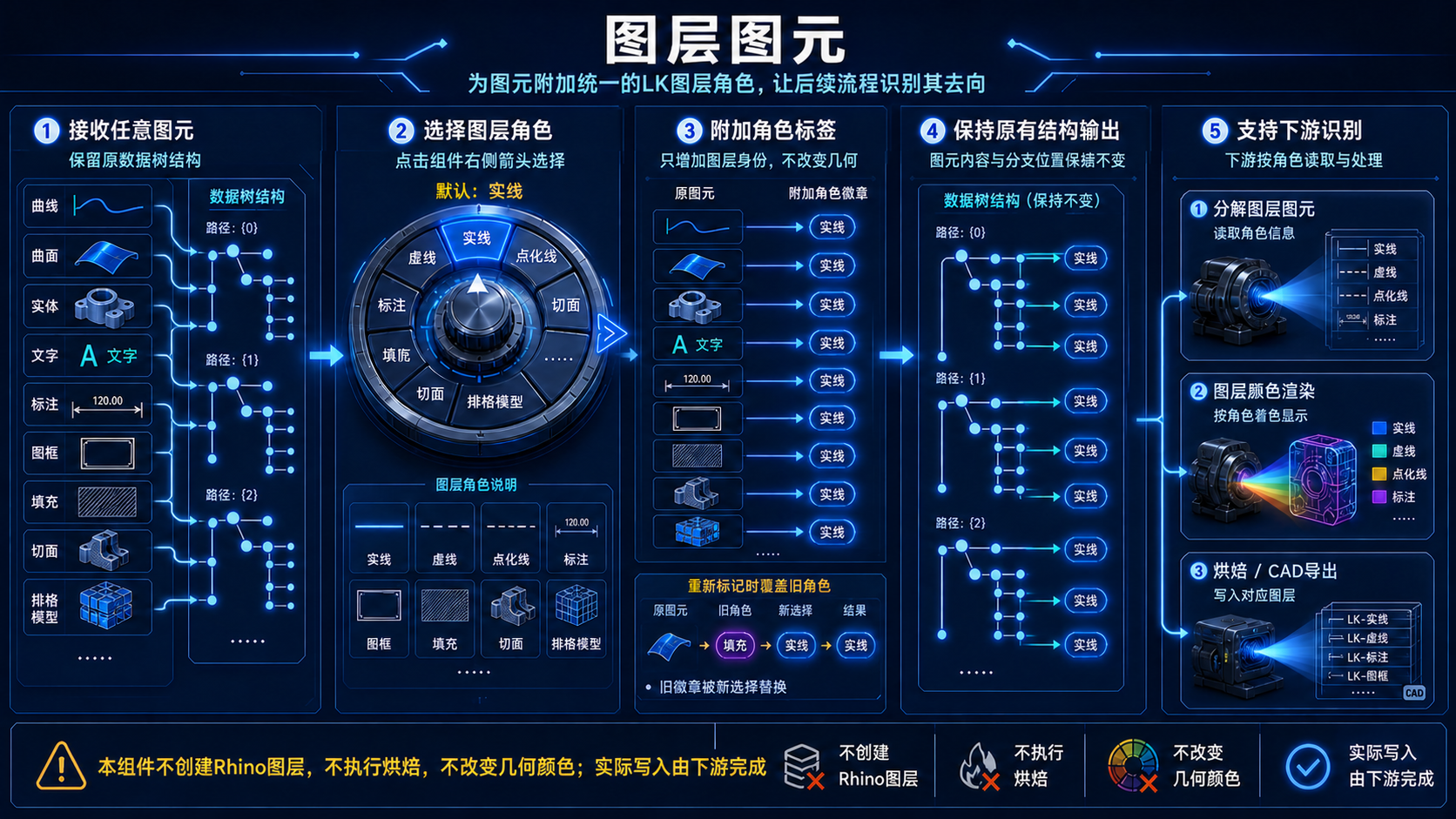

逻辑流程图

适用场景

• 在 Grasshopper 中先为不同类型的图元确定出图角色，再统一交给烘焙或 CAD 导出。
• 用“图层颜色渲染”提前检查每组图元的角色是否正确。
• 把已经带标签的数据重新指定为另一个角色，同时保持几何和数据树不变。

工作流程

1. 连接需要标记的图元；曲线、曲面、实体、文字和标注等均可沿原有数据树进入。
2. 点击组件右侧箭头，在角色列表中选择目标图层。默认角色为“实线”。
3. 组件为每一项附加相同角色并按原路径输出。
4. 连接“分解图层图元”查看原图元与角色，或连接“图层颜色渲染”进行可视检查。
5. 最终交给支持 LK 标签的烘焙或 CAD 导出组件，写入对应文档图层。

输入与输出

角色选择

点击组件右侧的箭头区域打开角色列表，不是通过右键菜单选择。可选角色来自当前默认图层库，共 24 种；选择后组件会立即重新计算，并在组件上显示当前角色名称。

实际示例

将零件轮廓曲线标为“实线”，被遮挡的投影曲线标为“虚线”，尺寸对象标为“外围标注”。三组数据进入“图层颜色渲染”时会按各自角色显示；进入支持标签的 CAD 导出时，则分别写入对应的 LK 子图层。整个过程中，原曲线和标注的几何内容没有被修改。

配合使用

• 创建默认图层库：在 Rhino 文档中建立实际图层体系。
• 分解图层图元：取回原图元、角色名称、完整图层路径与颜色。
• 图层颜色渲染：按角色颜色检查标记结果。
• 烘焙或 CAD 导出：读取标签并把对象写入对应图层。

常见问题与限制

• 组件只附加角色，不代表 Rhino 图层已经存在；需要先创建图层库或由支持的下游流程建立图层。
• 普通组件若不识别 LK 图层角色，可能只能把输出当作特殊数据使用；需要原图元时先进行分解。
• 重新经过另一个“图层图元”会覆盖旧角色，不会叠加多个角色。
• 组件自身的普通预览仍按 Grasshopper 当前选择与预览状态显示，不等同于最终图层颜色。
