图层颜色渲染

功能概览

组件只负责遍历完整输入树并在视口中显示。带 LK 图层标签的项目使用其默认图层角色颜色，普通可预览图元统一使用备用颜色。它不会修改输入树、Rhino 对象、图层或材质，也没有输出端口。

适用场景

• 检查实线、虚线、填充或标注等带标签图元是否分类正确。
• 把带标签与未带标签的普通几何放在同一预览中比较。
• 在烘焙或 CAD 导出前发现不支持预览的数据。

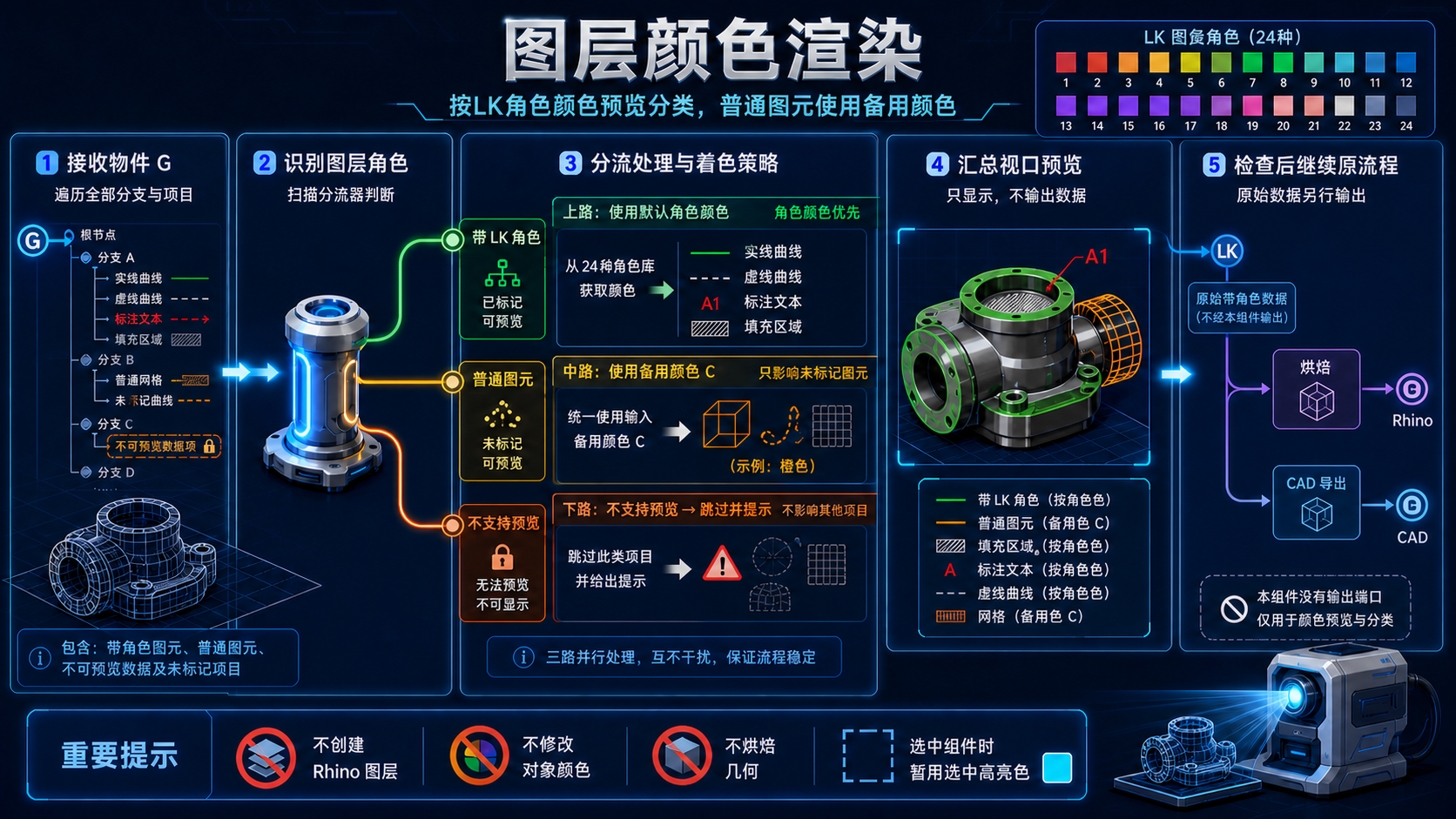

工作流程

1. 准备普通 Grasshopper 图元、带 LK 图层标签的图元，或两者混合的数据树。
2. 将完整数据树接入“物件”。
3. 设置普通图元使用的备用颜色。
4. 组件逐项解析标签：带标签项使用对应默认图层颜色，普通项使用备用颜色。
5. 查看 Rhino 视口和画布警告，修正分类或不支持的数据。

输入

输出

实际示例

一个数据树包含带“实线”标签的曲线、带“填充”标签的填充，以及一个未带标签的 Mesh；把备用颜色设为橙色。视口中，两类带标签图元分别使用默认图层库为其角色定义的颜色，Mesh 显示为橙色。若树中还包含不能参与视口预览的普通文本数据，该项被跳过并显示“不支持视口预览”的警告，其余三项仍正常显示。

配合使用

上游使用“图层图元”为几何附加角色，或直接混入普通几何。检查无误后，下游应将原始带标签数据接到支持图层角色的烘焙或 CAD 导出流程，而不是从本组件取数据，因为本组件没有输出端口。“分解图层图元”可用于检查单项的标签名称。

常见问题与限制

• 改变“颜色”没有影响带标签图元，这是正常行为；它们始终使用默认图层角色颜色。
• 组件只负责预览，不会创建 Rhino 图层、修改对象颜色或烘焙几何。
• 某项必须支持 Grasshopper 视口预览才能显示；不支持的数据会警告并跳过。
• 选中组件时使用 Grasshopper 的选中预览效果，可能暂时覆盖平常看到的分类颜色。
