拾取注解点

位置：LK → Dim

功能概览

从 Rhino 文档拾取一个或多个注解点，并以引用或复制方式带入 Grasshopper。数据会保存注解文字、三维位置、字体名称、字体高度和对象颜色，支持线框与着色预览、内置保存、文件重开和烘焙。

注解点是始终面向屏幕的标签式注释，不等同于普通可编辑文字，也不等同于几何点。组件只接受 Rhino 注解点对象。

逻辑流程图

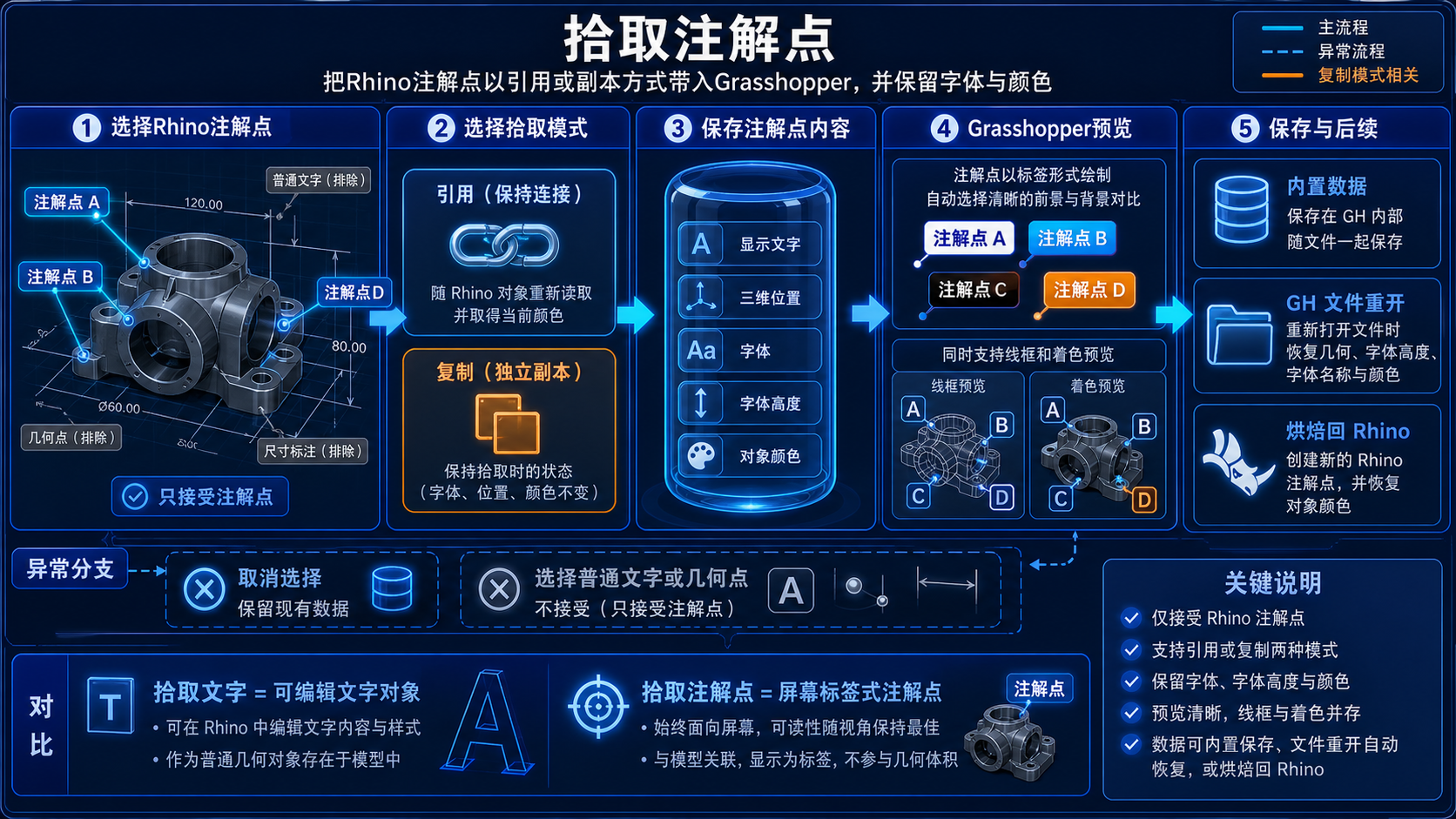

拾取注解点高精度五阶段逻辑图
引用模式可重新读取 Rhino 注解点及当前颜色；复制模式保持拾取时的文字、位置、字体与颜色。

适用场景

  • 拾取模型中的编号、检查点、部件标签或临时说明。
  • 需要标签始终面向视口，保证不同观察角度下仍容易阅读。
  • 将注解点内置到 GH 文件，之后恢复或烘焙到其他 Rhino 文档。

拾取流程

  1. 右键参数并选择拾取一个或多个注解点。
  2. 在拾取过程的 Mode 选项中切换 Reference 或 Copy。
  3. 选择 Rhino 注解点。普通文字、几何点和尺寸标注会被过滤。
  4. 引用模式保留对象身份并可重新读取当前几何和对象颜色；复制模式生成独立副本。
  5. 需要解除引用时使用 Grasshopper 的“内置数据”。

输入方式

方式接受内容行为
文档拾取一个或多个 Rhino 注解点可引用或复制；取消选择保留已有数据。
连线输入兼容的注解点几何、Rhino 注解点对象或对象引用生成独立副本；若来源包含对象信息，同时取得对象颜色。

保存的信息

内容说明
显示文字与位置保留标签内容和三维定位点。
字体与高度保存字体名称和以屏幕显示为主的字体高度。
对象颜色引用重新读取时取得当前 Rhino 对象颜色；复制或内置后保存当时颜色。

预览、保存与烘焙

  • 线框和着色模式都能绘制注解点，并根据当前预览色选择清晰的文字对比。
  • GH 文件会保存注解点几何、字体高度、字体名称和颜色，重新打开后恢复。
  • 烘焙会创建新的 Rhino 注解点；保存了对象颜色时，以对象颜色方式写入。
  • 本参数输出的仍是注解点数据，不会转换成普通文字或几何点。

实际示例

在设备模型的四个接口处放置“入口、出口、排气、排水”注解点。以引用模式拾取后，更改 Rhino 中某个标签文字或对象颜色并重新读取，GH 预览同步变化；内置后即使原对象被删除，保存的数据仍可随文件重开并烘焙到目标文档。

与拾取文字的区别

组件对象特点典型用途
拾取文字具有平面、旋转、字高与对齐的可编辑文字对象工程说明、标题、图签文字和排版。
拾取注解点位于三维点上、始终面向屏幕的标签式注释编号、检查点、部件标签和模型提示。

常见问题与限制

  • 普通文字请使用“拾取文字”；几何点不能被本参数当作注解点。
  • 引用对象被删除或当前文档找不到该对象时，引用无法重新加载。
  • 注解点的屏幕显示特性与普通模型空间文字不同，不应把字体高度直接当作模型字高比较。
  • 取消拾取不会自动清空已有数据。
