加工图标注

为位于平行世界 XY 平面内的闭合轮廓自动生成分段尺寸和宽高总尺寸,快速建立加工图所需的内外两圈标注。

功能概览

组件从单条闭合平面轮廓重建可用角点,按世界 XY 方向分析轮廓,并生成两级尺寸:靠近轮廓的连续分段尺寸,以及更外侧的总宽、总高尺寸。偏移距离结合所选标注样式的字高和比例计算,使结果与图纸样式保持协调。

适用场景

  • 为闭合板件轮廓生成连续分段尺寸。
  • 在顶部和左侧生成轮廓的总体宽度与高度标注。
  • 处理由直线分段构成、但未以标准多段线形式保存的闭合轮廓。

工作流程

  1. 准备位于同一平行世界 XY 平面内的闭合轮廓。
  2. 选择现有 Rhino 标注样式,或将样式端口留空使用当前样式。
  3. 按需要调整内圈与外圈偏移系数。
  4. 组件重建可用角点,计算世界 XY 外包围盒并生成分段及总尺寸。
  5. 预览结果后,将标注连接到烘焙、图层标记或导出流程。

输入

端口要求数据与匹配空值、默认与误接
闭合多段线 C必需单条有效闭合 Curve,优先读取其多段线;也可从原有分段或跨度端点重建。无默认值。轮廓必须具有至少三个有效角点,并位于平行世界 XY 的同一平面;退化、非共面或无效曲线会报错。
标注样式 S可选单个 Rhino 标注样式名称。未输入时使用当前样式。名称不存在时给出警告并改用当前样式;文档没有可用样式则停止。
内圈偏移 I可选单个大于零的系数,实际距离为系数乘以样式字高与尺寸比例。默认 2.0。端口默认隐藏;零值或负值会报错。
外圈偏移 O可选单个大于零的系数;某侧已有内圈分段标注时,用于把总尺寸放到更外侧。默认 4.0。端口默认隐藏;若该侧没有内圈标注,总尺寸使用内圈偏移。

输出

端口结果结构与下游
尺寸标注 D内圈连续分段尺寸与外圈总宽、高尺寸。列表;只包含有效生成的标注。适合预览、分解标注、烘焙或进入 CAD 出图流程。

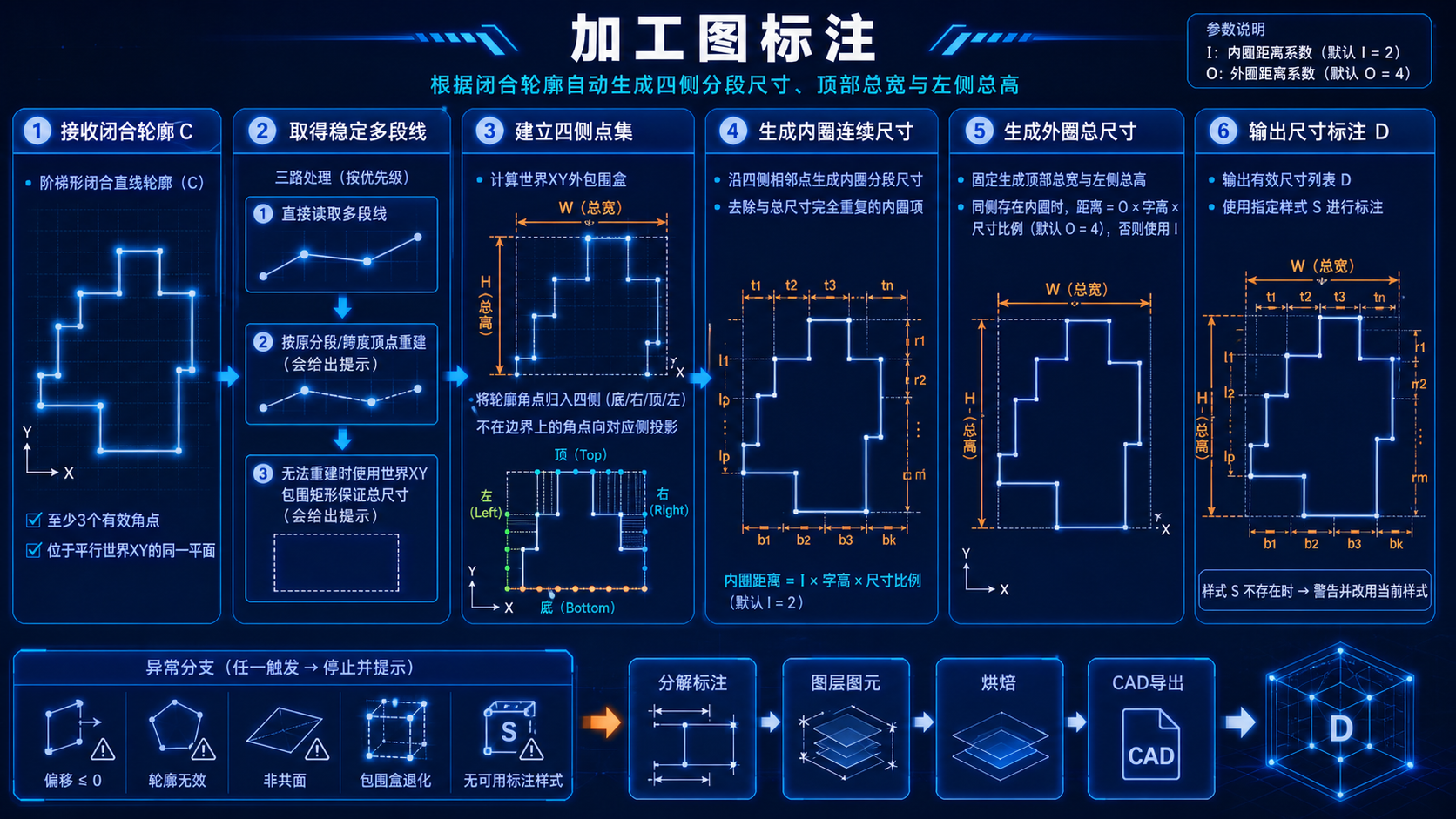

加工图标注逻辑教程图
内圈标注表达轮廓分段;外圈始终保证顶部总宽和左侧总高,并在同侧已有分段时使用更大的外圈偏移。

实际示例

输入一条位于 Z=0 的阶梯形闭合轮廓,选择字高 2.5、尺寸比例 10 的 Rhino 样式,保持内圈偏移 2、外圈偏移 4。内圈标注距轮廓的基准距离为 50,具有分段标注的顶部或左侧总尺寸使用 100 的外圈距离。输出包含各有效分段尺寸,以及轮廓世界 XY 包围盒的总宽和总高。若输入是直线组成但封装形式不是标准多段线,组件会尝试按原有顶点重建。

配合使用

上游可用“最外围闭合线框”获得主轮廓,并用“创建标注样式”准备样式名称。下游可使用“分解标注”检查值和文字点,再通过图层标记、烘焙拍图结果或 CAD 工作流输出。若轮廓位于倾斜平面,应先变换到平行世界 XY 的平面。

常见问题与限制

  • 轮廓必须闭合、有效,并位于平行世界 XY 的同一平面;倾斜或各点 Z 值不一致会被拒绝。
  • 样式不存在时会使用当前样式,因此看到意外字高或间距时应先核对运行警告。
  • 无法取得足够原有顶点时,组件可能用世界 XY 包围矩形保证总尺寸;此时不应把结果误认为完整分段尺寸。
  • 偏移按字高和尺寸比例共同换算,修改样式会同步改变实际标注距离。
