打断曲线 · CurveSplitObjs
用点、曲线、Brep、Surface、Mesh 或 Plane 收集参数并打断曲线
📖 功能概述
使用多个分割物件在目标曲线上收集打断参数并分段。实际支持点、曲线、Brep、Surface、Mesh 和 Plane：
- 自动识别分割物件类型：点取最近点；曲线、Brep、Surface、Mesh 和 Plane 使用各自的求交方式
- 支持设置精度容差控制交点精度
- 支持删除短线模式，自动移除过短的打断段
- 同时输出打断后的曲线段、打断点列表和处理信息
📥 输入参数
| 名称 | 类型 | 必填 | 说明 |
|---|---|---|---|
| 曲线 (C) | Curve | 必需 | 要打断的曲线 |
| 打断物 (O) | Generic | 必需 | 用于打断曲线的物件列表，支持 Point、Curve、Brep、Surface、Mesh 和 Plane |
| 精度 (T) | Number | 默认 | 计算容差，默认 0.001 |
| 删除短线 (D) | Boolean | 默认 | 是否删除短线，默认 false |
| 短线最小长度 (L) | Number | 默认 | 短线删除阈值，默认 0.01 |
📤 输出参数
| 名称 | 类型 | 说明 |
|---|---|---|
| 曲线 (C) | Curve | 打断后的曲线段列表 |
| 点 (P) | Point | 用于分割的曲线点列表；由最终有效参数在目标曲线上求值得到 |
| 打断信息 (I) | Text | 线条打断的处理信息 |

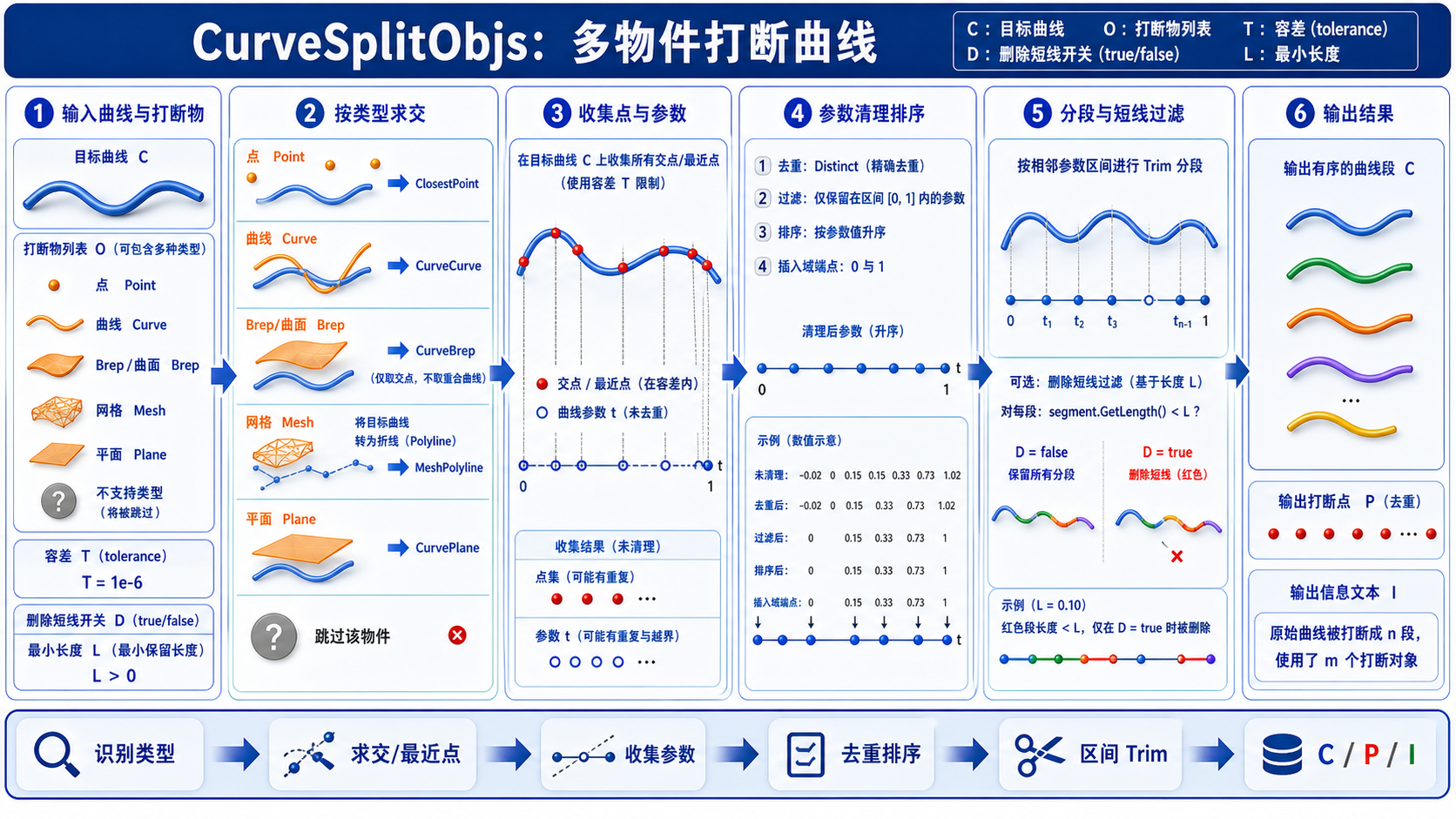

🧠 工作流程
1
输入曲线 + 打断物件列表
→
2
逐物件识别类型：
点→最近点 / 曲线→交点
点→最近点 / 曲线→交点
→
3
收集所有打断参数
→
4
排序+去重+分割
→
5
（可选）删除短线
→
6
输出曲线段+点+信息
🧪 典型使用场景
- 曲线分段加工 — 在曲线与连接件的交点处打断，便于分段加工
- 交点提取 — 批量获取曲线与多个物件的所有交点
- 清理短段 — 打断后自动移除极短的无效曲线段
⚠️ 注意事项
- 支持 Point、Curve、Brep、Surface、Mesh 和 Plane；Mesh 路径会先把目标曲线近似为 Polyline 再求交
- 容差 ≤0 时会自动重置为 0.001
- 短线最小长度 ≤0 时会自动重置为 0.01
- 如果打断物件为空，组件会发出警告
📋 组件信息
| 名称 | 打断曲线 |
| 英文名 | CurveSplitObjs (SplitCurve) |
| 分类 | LK → Curve |
| 基类 | GH_Component |
| GUID | 需从源码获取 |
