型材内部切割位置创建剖面 · IncutterSection

📖 功能概述

这是 LK 型材工具集中的内部切割区域剖面生成组件。与 BrepSection（由用户指定参考点）不同，此组件自动检测型材内部的所有切割体，在每两个切割体之间沿型材路径自动生成垂直剖面。

• 读取 LK 系统存储在 Rhino 对象属性中的几何体元数据（路径、截面、切割体、端部切面等）
• 用两端切面（起端/终端切面）打断路径曲线，只保留中间段（即型材有效范围）
• 对内部切割体执行布尔差集去除两端切面的影响
• 自动计算每个切割体的中心点，在路径上创建垂直剖面
• 按路径参数严格排序并去重，保证输出稳定有序

📥 输入参数

📤 输出参数

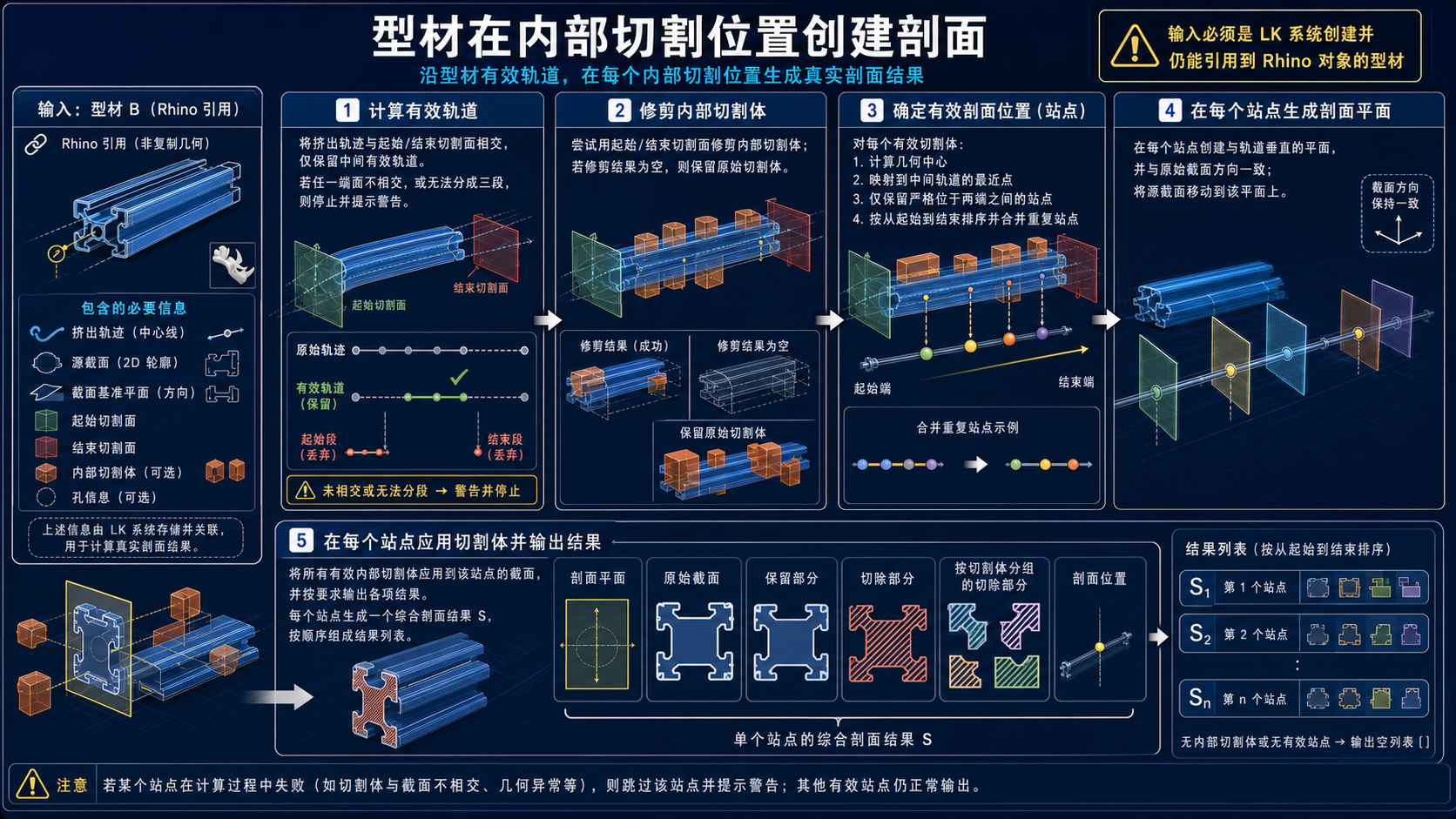

🧠 核心流程

🔍 步骤 2：几何元数据提取

从型材的 ObjectAttributes 中读取以下关键数据（通过 ArchivableDictionary 存储）：

🔧 步骤 3-5：路径处理与剖面计算

1. 路径截取：用 Intersection.CurveBrep 计算起端切面和终端切面与路径曲线的交点参数 t1、t2，将曲线分割成三段，取中间段作为有效路径
2. 切割体优化：用 Brep.CreateBooleanDifference 从内部切割体中减去两端切面区域，得到纯净的内部切割体
3. 计算中心点：对每个切割体求顶点坐标均值，得到近似的几何中心
4. 排序去重：将中心点按路径曲线参数 t 值 严格递增排序，并去除参数几乎相等的重复点（容差 1e-9）
5. 生成剖面：用 CurveFrameCalculator 计算每个中心点的垂直平面，再通过 PlaneAligner 对齐到截面参照方向，最后用 BooleanTrimCalculator 计算内部切割体在截面上的投影区域

📦 输出数据结构

每个输出项为 TrimResults 结构化数据，包含：

🧪 典型使用场景

• 型材内部铣切位置批量剖面 — 当型材内有多个内部切割体（减重孔、通槽等）时，自动在每处生成剖面，不需手动指定每个位置
• 生产图纸标注 — 批量生成所有内部切割位置的截面图，用于加工图纸标注
• 配合 TrimresultCom / TrimresultTS 后处理 — 对结构化剖面数据进行分解或变换，用于不同用途的图纸输出

⚠️ 注意事项

• 型材模型必须由 LK 系统创建并烘焙到 Rhino 文档中（纯计算几何体无 ReferenceID，无法读取元数据）
• 如果组件报错"无法找到对应的 Rhino 对象"，确认输入的是文档中的型材 Brep 而非其他来源
• 两端切面必须正确存储在型材属性中，否则路径截取会失败
• 切割体中心点计算采用顶点坐标均值，对于非对称切割体，中心点位置可能偏移几何中心
• 当内部切割体数量很多时，布尔差集运算可能需要较长时间

📋 组件信息
