📖 功能概述

组件根据输入曲面的形状寻找最合适的圆柱轴向、位置和半径，然后把原曲面边界映射到拟合圆柱上，得到与原区域对应的裁剪圆柱面。它适合判断扫描面、加工面或近似圆柱曲面与理想圆柱之间的偏差。

输入限制：输入必须只有一个面。裁剪曲面可以使用，但包含多个面的实体或多重曲面不能直接拟合。

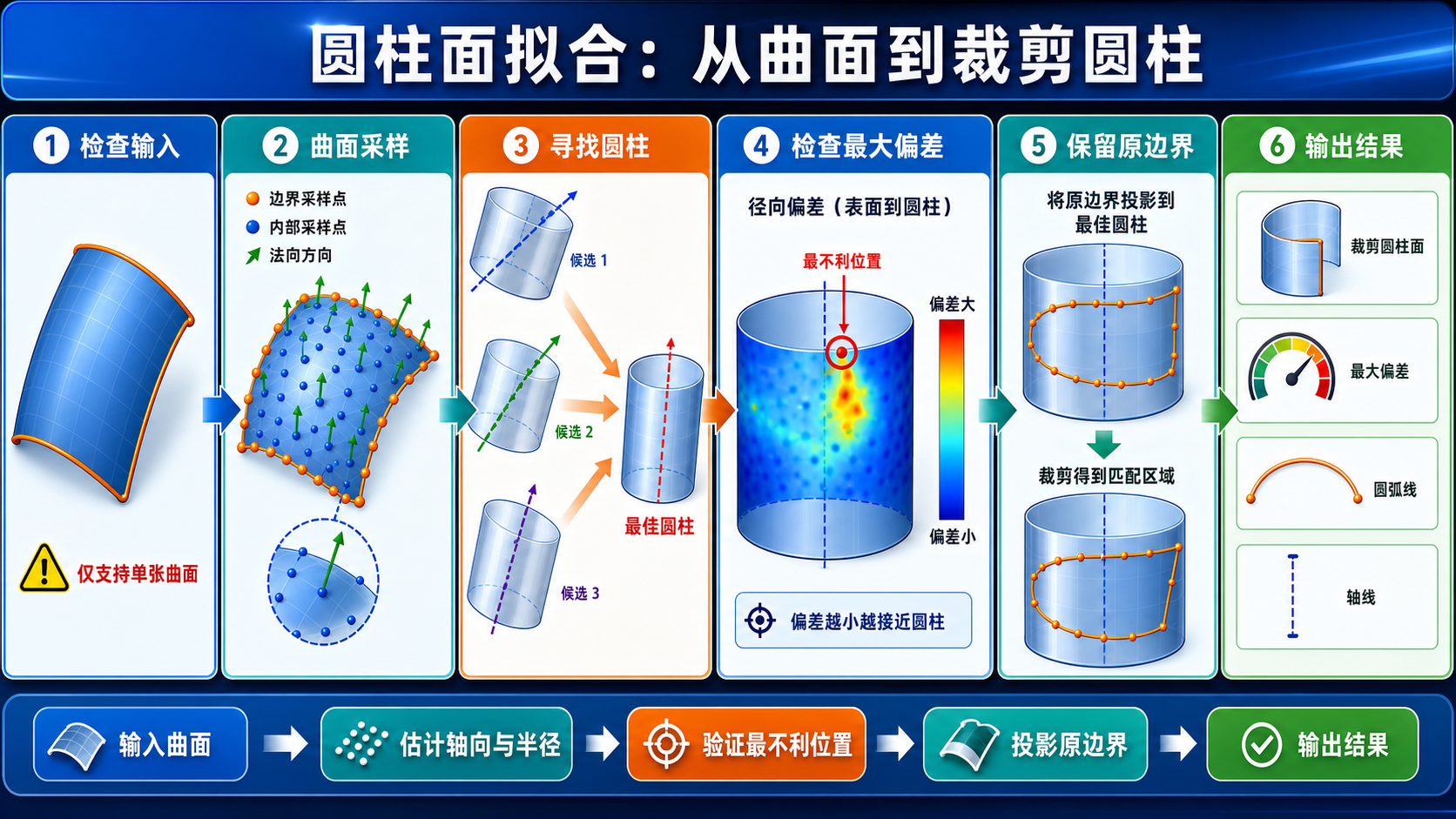

圆柱面拟合从输入曲面到裁剪圆柱的形象化运行过程 — 图 1：通过曲面采样、候选圆柱比较、最大偏差检查和原边界投影，形象展示拟合结果是怎样得到的。

📥 输入参数

名称	类型	要求	使用说明
曲面 S	Brep	必需	需要拟合的单张曲面或单张裁剪曲面。
轴向 A	Vector	按模式出现	选择“指定轴向”后自动出现。请连接有效的非零方向向量。

🎛️ 三种拟合模式

模式	特点	适用情况
快速模式	根据曲面形状估计轴向，计算最快。	建议首先尝试；多数规则圆柱面可直接得到稳定结果。
精细模式	比较更多可能方向，并进一步调整轴线。	轴向不明显、曲面残缺较多，或快速模式偏差不理想时使用。
指定轴向	固定用户给出的轴向，只求合适的位置和半径。	设计轴向已知，或要求结果与构造方向严格一致时使用。

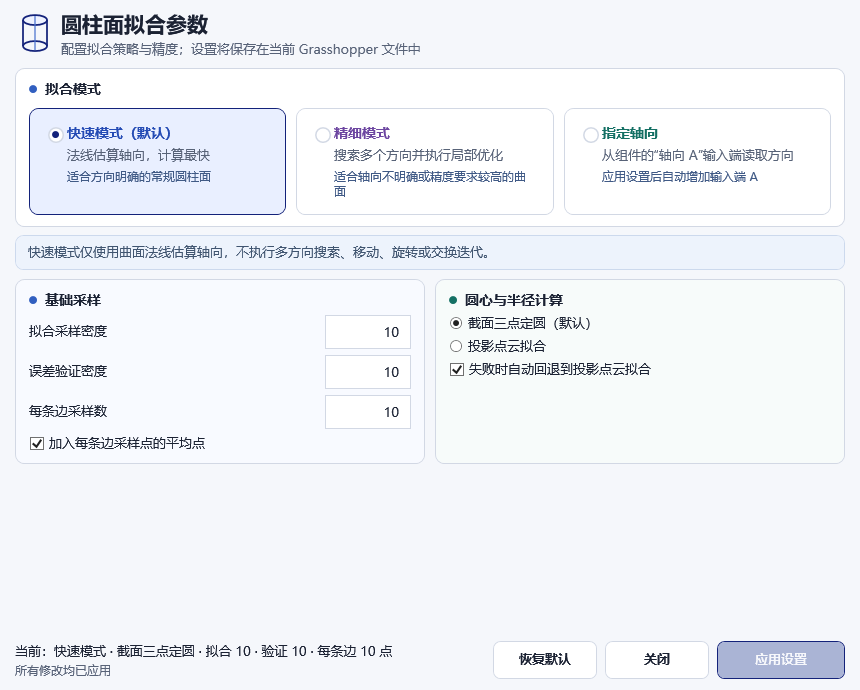

圆柱面拟合真实参数窗口 — 图 2：由当前组件后台提取的真实参数窗口，界面内容未增加标注或重新绘制。

⚙️ 参数怎么调

拟合采样：决定寻找圆柱时使用的曲面点密度。数值越高越细致，但耗时增加。
验证采样：用于检查最终最大偏差。对精度要求高时，可适度提高。
边界采样：帮助检查接缝、高度范围和裁剪边界；复杂边界建议使用更高密度。
圆心与半径：默认方式通常适合规则圆柱片；输入质量较差时可以启用失败回退。
精细模式选项：方向越多、允许的轴线调整越充分，找到更好结果的机会越高，同时计算也更慢。

推荐顺序：先用快速模式和默认采样；偏差不满意时先提高验证密度，再切换精细模式。已知设计方向时直接选择指定轴向。

📤 输出参数

输出	类型	说明
拟合圆柱面 C	Brep	按照原曲面边界裁剪后的拟合圆柱面。
最大偏差 D	Number	原曲面相对于拟合圆柱的最大径向偏差；数值越小，拟合越接近。
圆弧线 A	Curve List	最终裁剪圆柱在轴点截面上的实际圆弧。存在孔洞或多个区域时可能输出多段。
轴线 L	Line	拟合圆柱的轴线，长度覆盖输入曲面的尺度范围。

⚠️ 使用注意

最大偏差是径向偏差，不是曲面之间任意方向的最短距离。
输入范围过小、过平或缺少足够曲率时，圆柱轴向可能不稳定。
采样密度增加会提高检查的严格程度，但不能修复本身不是圆柱形的曲面。
参数设置会随 Grasshopper 文件保存，下次打开仍保持当前模式。
